Eseguire la post-elaborazione dei risultati

1. Quando la soluzione è completa, i risultati vengono caricati in Autodesk Nastran In-CAD.
2. In Risultati nella vista struttura, fare clic con il pulsante destro del mouse su Von Mises e scegliere Modifica.

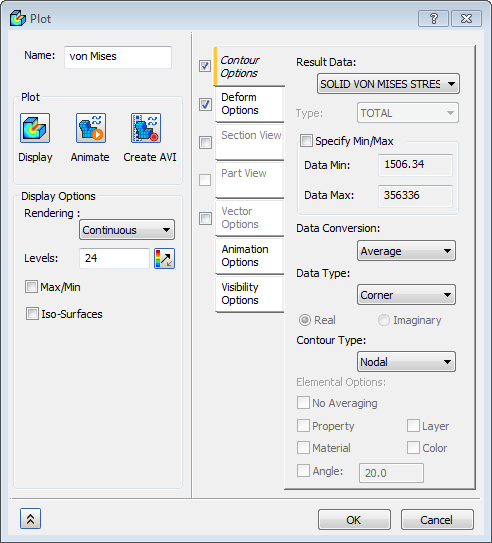

3. Deselezionare la casella di controllo Max/Min nella sezione Opzioni di visualizzazione. Nella sezione Opzioni deformazione, selezionare Effettivo per visualizzare gli spostamenti effettivi. Impostare Dati risultato in Opzioni contorno su SOLID VON MISES STRESS. Selezionare Nascondi tutto nella sezione Opzioni visibilità e fare clic su Visualizza.

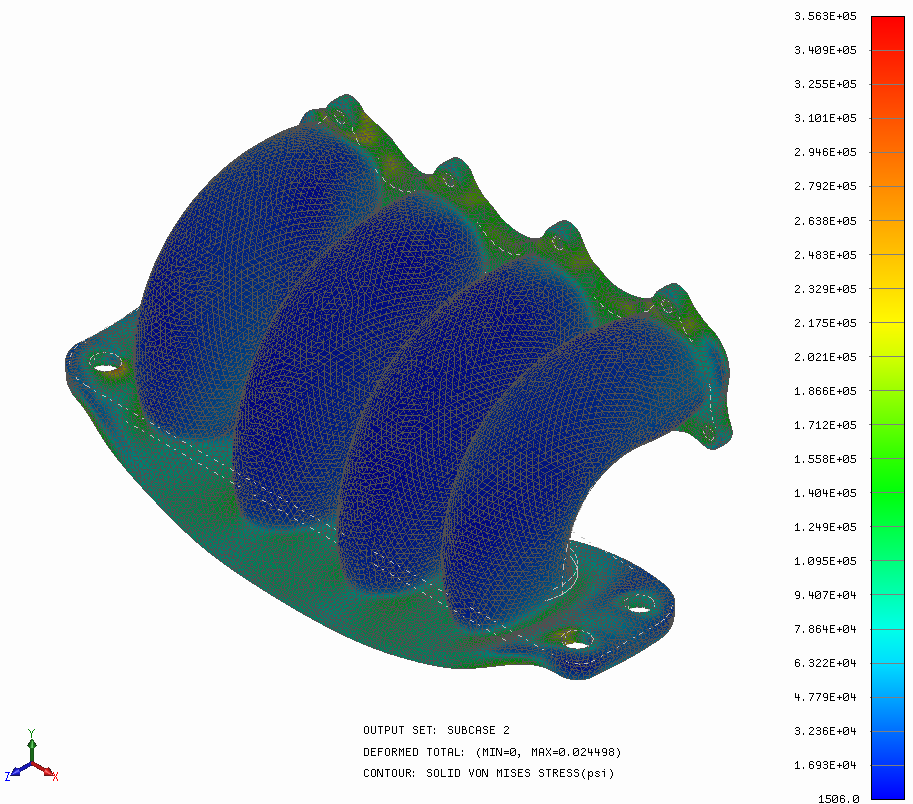

4. I risultati dovrebbero apparire come illustrato di seguito.



Con questa operazione si conclude l'analisi di trasferimento termico e di sollecitazione termica di un collettore di scarico.

Di seguito sono riepilogati i principali argomenti trattati:

• Come creare condizioni termiche al contorno: convezione e flusso termico.
• Come impostare carichi termici con output da un'analisi precedente per eseguire l'analisi della sollecitazione termica.
• Come eseguire la post-elaborazione dei risultati della sollecitazione termica.
