Autodesk Nastran In-CAD consente di accedere ad una libreria di materiali.
- Fare clic con il pulsante destro del mouse su Materiali e selezionare Nuovo.
- Nella finestra di dialogo, fare clic su Seleziona materiale.

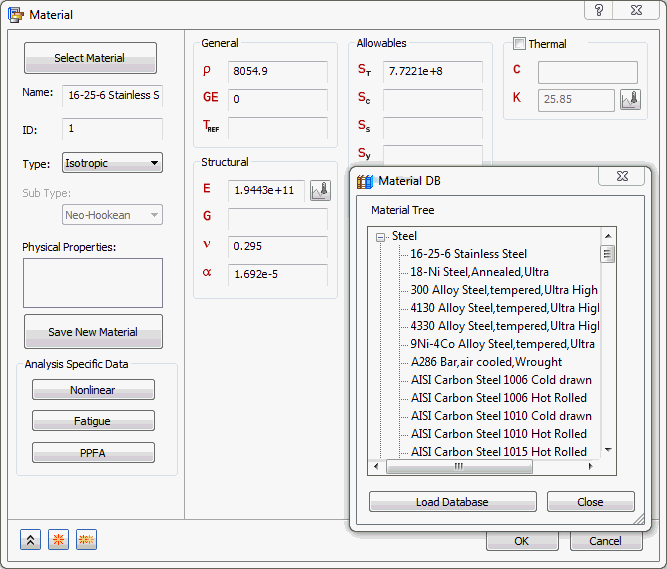

- Fare clic su 16-25-6 Stainless Steel come illustrato nell'immagine seguente.

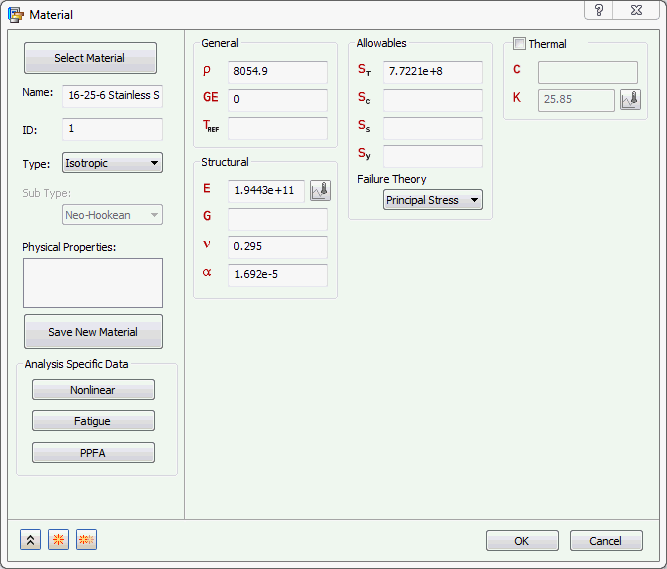

Se viene visualizzato un avviso simile al seguente, ignorarlo.
Ciò avviene perché se nella sezione Valori consentiti si immette un valore per ST o SY, la teoria dell'errore verrà automaticamente impostata rispettivamente su Sollecitazione principale o Sollecitazione di Von Mises.
- Le proprietà corrispondenti vengono caricate nei campi appropriati nella finestra di dialogo Materiale.
- Fare clic sul pulsante Chiudi.

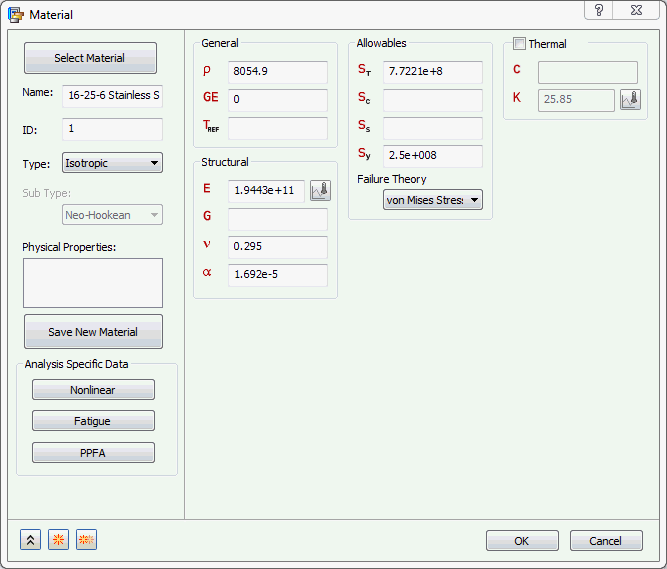

- Immettere 2.5e+008 in SY e impostare Teoria dell'errore per Sollecitazione di Von Mises.
- Fare clic su OK.
- 16-25-6 Stainless Steel viene aggiunto all'elenco Materiali.
Nota Funzioni della libreria di materiali:
- È inoltre possibile creare un materiale personalizzato con le proprietà materiale disponibili e salvarlo in una libreria di materiali personalizzata come file nomemateriale.xml facendo clic su Salva nuovo materiale.
- È possibile caricare la libreria in seguito se necessario scegliendo il tipo di file XML e selezionando il percorso della libreria.
- Una volta caricato, il file conterrà tutti i materiali salvati in tale libreria.
