Eseguire l'analisi

1. Per eseguire l'analisi, fare clic con il pulsante destro sul nodo Analisi nella struttura della parte e selezionare Risolvi in Nastran.
2. Dopo che la soluzione è stata completata, è possibile vedere i nuovi elementi aggiunti alla struttura.
   • Nel sottocaso, quattro diversi Risultati:

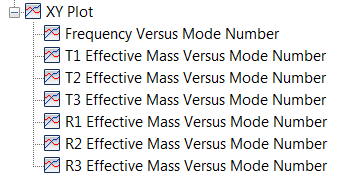

   • Nella parte inferiore della struttura della parte, sette grafici XY:

   • Nella parte inferiore della struttura del modello, quattro Modelli tracciato:


     Ciascuno di questi modelli può essere trascinato e rilasciato in un sottocaso per creare un nuovo tracciato del contorno. È possibile fare clic con il pulsante destro del mouse sul modello per modificare le impostazioni.

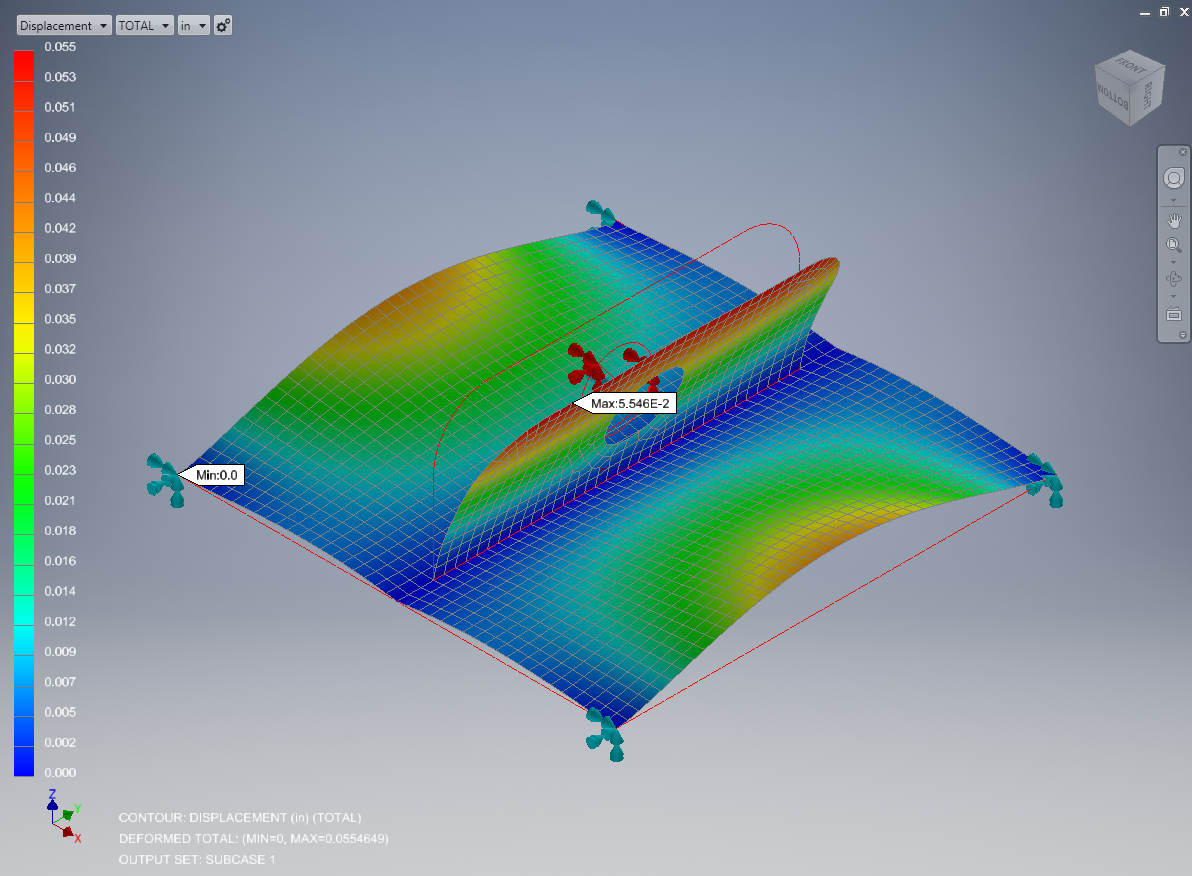

3. Nella struttura della parte, in Risultati, fare doppio clic su Spostamento per vedere un contorno dello spostamento totale sulla geometria deformata.


   Notare che i punti tra lo spostamento minimo e massimo sono chiaramente etichettati.
