- Nella vista struttura, fare clic con il pulsante destro del mouse su Manifold Analysis, scegliere Copia e quindi Incolla per copiare e incollare nel nodo principale della struttura. In questo modo verrà creata una copia dell'analisi con il nome Copia di Manifold Analysis.
- Ora la struttura di Copia di Manifold Analysis è in modalità attiva. In Sottocasi fare clic con il pulsante destro del mouse su Subcase 1 e scegliere Rinomina per rinominare il sottocaso come Subcase 2. Rimuovere il carico Temperatura iniziale da Subcase 2 perché non è necessario per un'analisi della sollecitazione termica.
- Fare clic con il pulsante destro del mouse su Copia di Manifold Analysis e scegliere Modifica.

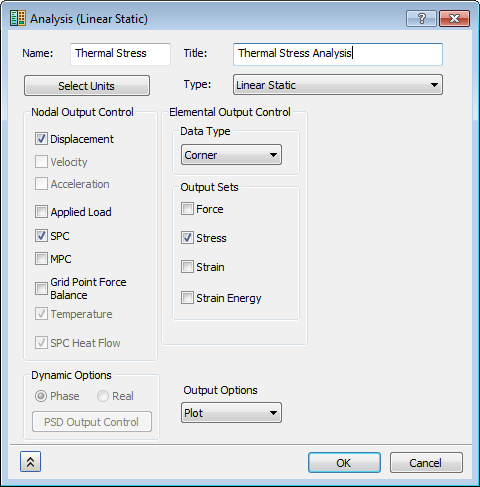

- Immettere
Thermal Stress
come Nome e
Thermal Stress Analysis
come Titolo. Modificare il Tipo di analisi scegliendo Statica lineare dal menu a discesa.
- Fare clic su OK.

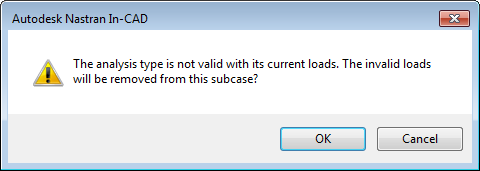

- Tutti i carichi termici verranno rimossi dall'analisi perché non sono correlati all'analisi statica lineare. Tuttavia, è stato necessario rimuovere manualmente la Temperatura iniziale.
- Fare clic su OK nella finestra di messaggio.
