- Nella vista struttura, fare clic con il pulsante destro del mouse su Vincoli e scegliere Nuovo.

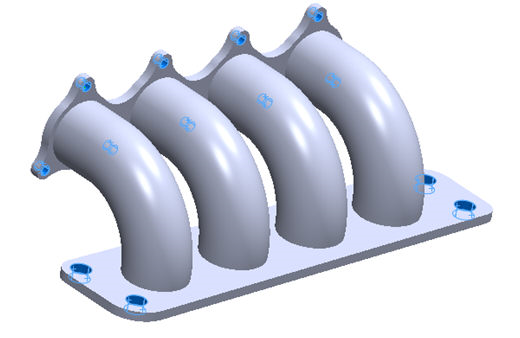

- Selezionare le superfici con i fori dei bulloni evidenziate in blu nell'immagine riportata di seguito.
- Rinominare il vincolo specificando Structural Constraints.

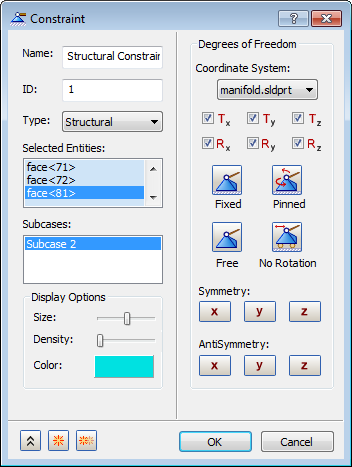

- Accettare le impostazioni di default. Assicurarsi che sia evidenziato Subcase 2, quindi fare clic sul pulsante
Nuovo per definire un altro vincolo.

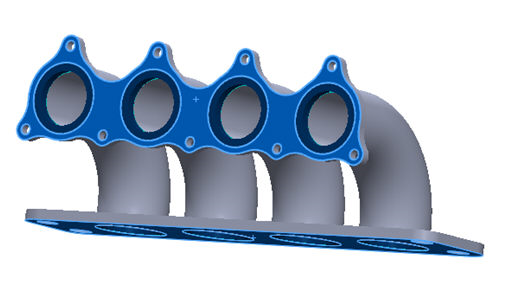

- Rinominare Constraint 2 specificando Sliding Surfaces. Selezionare la superficie su entrambe le flange rivolte in direzione opposta rispetto ai tubi evidenziate in blu nell'immagine riportata di seguito.

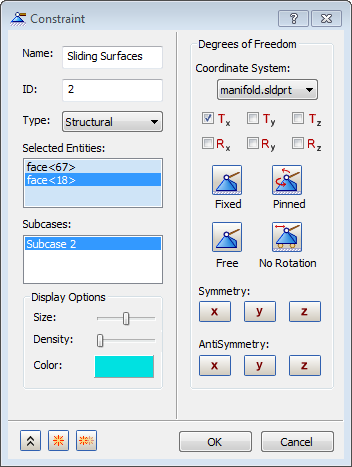

- Deselezionare tutti i gradi di libertà tranne Tx. In questo modo, i nodi sulla superficie potranno scorrere sul piano in cui si trovano, senza però penetrarlo.
- Assicurarsi che sia evidenziato Subcase 2, quindi fare clic su OK per chiudere la finestra di dialogo.

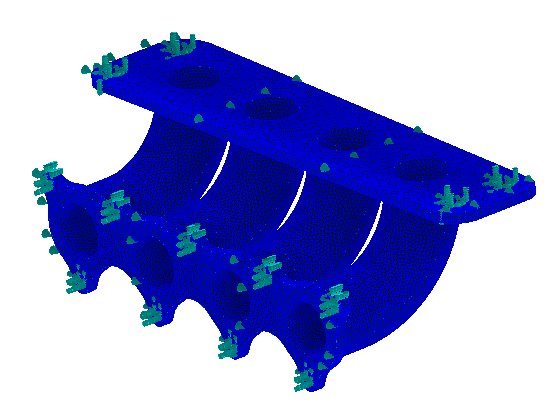

- Il modello finale dovrebbe essere simile a quello illustrato di seguito.

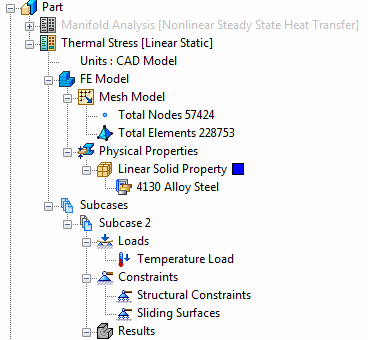

- Dopo che sono state definite tutte le entità, la vista struttura finale dovrebbe risultare simile alla seguente.
