Per risultati più precisi e coerenti, è possibile utilizzare il meccanismo basato sul mappaggio di sezioni 1 ad 1 tra la famiglia di Revit e la tabella di Advance Steel e tra un tipo di profilo di Revit e un nome di sezione di Advance Steel.
Advance Steel Revit Extension dispone di un sistema di mappaggio che utilizza un mappaggio 1 a 1 tra la famiglia di Revit e la tabella di Advance Steel, nonché tra il tipo di profilo di Revit e il nome di sezione di Advance Steel.
Revit contiene famiglie, in base agli standard più recenti, per i seguenti paesi:
- Unità di misura imperiali (AISC 14.1)
- Unità di misura metriche (AISC 14.1)
- Canada (forme CISC)
- Regno Unito (standard britannico)
- Germania
- Australia
- Francia
- Polonia
- India
Il nome all'interno delle parentesi rappresenta il nome della cartella in cui le nuove famiglie vengono memorizzate in ogni cartella di paese. Le famiglie possono essere reperite nelle cartelle Telaio strutturale e Pilastri strutturali per ciascuno dei paesi menzionati.
Queste famiglie contengono due parametri di recente creazione:
- Chiave nome famiglia
- Chiave nome sezione

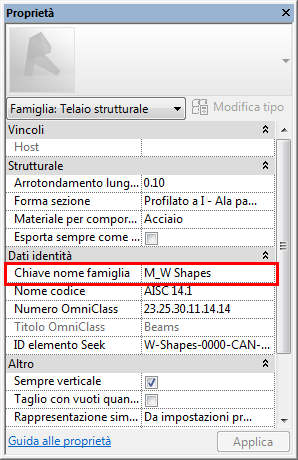

Il parametro Chiave nome famiglia viene mappato con un mappaggio 1 ad 1 al nome di tabella di Advance Steel. Questo parametro viene memorizzato nella famiglia.

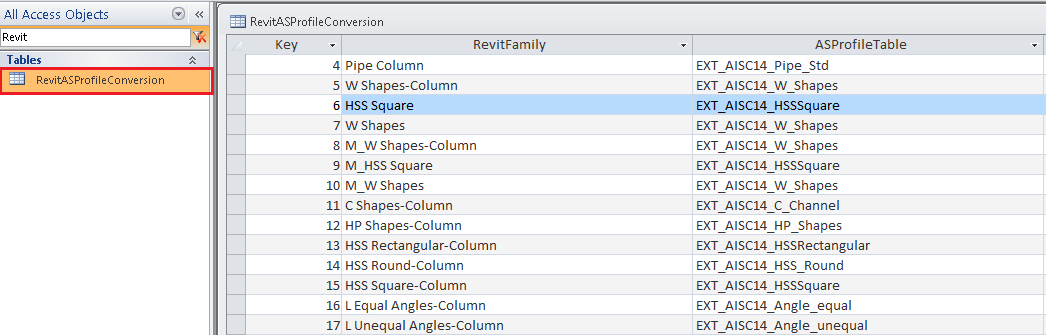

È inoltre disponibile una tabella all'interno di AstorProfiles2018.mdb, chiamata RevitASProfileConversion. Questa tabella contiene il mappaggio tra la chiave nome famiglia Revit e la tabella profilo di Advance Steel.

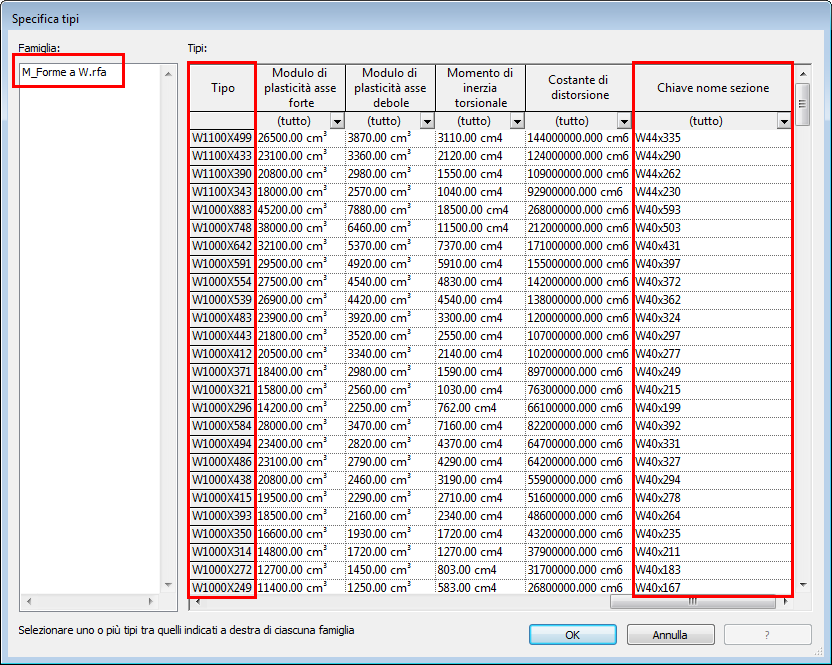

Il parametro chiave Nome sezione mappato con mappaggio 1 ad 1 al valore del nome di sezione di un profilo in Advance Steel. Questo parametro viene memorizzato nella famiglia.

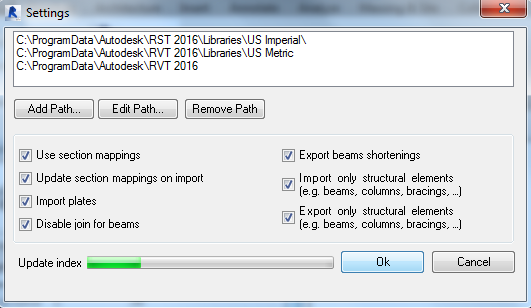

L'estensione consente di estrarre (FamilyNameKey, RFAFilePath, RFAFileDate) un determinato percorso da tutte le famiglie di Revit e quindi crea un file .xml, che verrà utilizzato in seguito durante l'importazione.
- Il file di indice viene creato la prima volta che si avvia l'estensione.
- Quando si aggiunge un nuovo percorso, tutte le famiglie di quel percorso vengono indicizzate. Viene visualizzata una barra di avanzamento di notifica.
- Quando si elimina un percorso, l'indice viene aggiornato.
Il meccanismo precedente che utilizza le 3 tabelle (GTC_Profile_Conversion, Profile_Exports_Conversion, Profile_Rotation) dal database GTCMapping è ancora presente e viene utilizzato come opzione secondaria, quando il nuovo meccanismo non è in grado di mappare un profilo.
