Creare un singolo foglio di rete personalizzato per la fabbricazione di rinforzi univoci in muri o pavimenti strutturali.
Modifica di un foglio di rete personalizzato
- Per prima cosa, è necessario definire le linee guida utilizzate per generare i fogli di rete personalizzati. Fare clic sulla scheda Precast
menu a discesa del gruppo Reinforcement
(CFS Configuration) per aprire la finestra di dialogo Custom Fabric Sheet Configuration.
- Esaminare e modificare le seguenti linee guida. Gli assiemi armatura che non soddisfano queste linee guida non verranno convertiti in un foglio.
- Maximum Length of CFS: specifica la lunghezza massima del foglio di rinforzo di rete personalizzato.
- Minimum Length of CFS: specifica la lunghezza minima del foglio di rinforzo di rete personalizzato.
- Maximum Width of CFS: specifica la larghezza massima del foglio di rinforzo di rete personalizzato.
- Minimum Width of CFS: specifica la larghezza minima del foglio di rinforzo di rete personalizzato.
- Maximum Length of Wires: specifica la lunghezza massima di un cavo di rete nel foglio di rinforzo di rete personalizzato.
- Minimum Length of Wires: specifica la lunghezza minima di un cavo di rete nel foglio di rinforzo di rete personalizzato.
- X Direction Increment: specifica l'offset dell'asse x per il foglio di rinforzo di rete personalizzato. punto origine.
- Y Direction Increment: specifica l'offset dell'asse y per il foglio di rinforzo di rete personalizzato. punto origine.
- Maximum Diameter at Welding Point: specifica il diametro massimo dei cavi di rete in corrispondenza di un punto di saldatura su un foglio di rinforzo di rete personalizzato.
- Minimum Overlapping: specifica la sovrapposizione di cavo minima necessaria in corrispondenza del bordo di un foglio di rinforzo di rete personalizzato.
- Valid Wire Diameters: specifica le dimensioni di armatura valide necessarie per generare un foglio di rinforzo di rete personalizzato.
- Minimum Two Welding Points for a Wire: specifica che un cavo è necessario per disporre di almeno due punti di saldatura in un foglio di rinforzo di rete personalizzato.

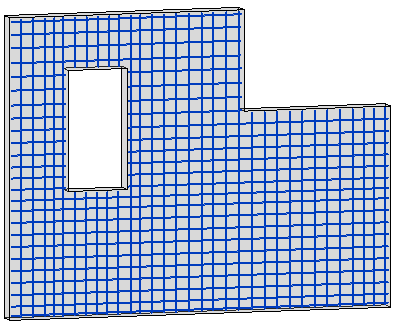

- Disegnare le istanze di armatura per progettare il foglio di rete personalizzato in un muro o solaio strutturale. Tenere presente le seguenti linee guida:
- L'armatura deve soddisfare tutte le restrizioni nella finestra di dialogo Custom Fabric Sheet Configuration.
- I gruppi di armature non verranno generati in un foglio di rinforzo di rete personalizzato, solo in singole istanze di armatura.
- Tutte le armature nella progettazione devono essere disegnate o posizionate nello stesso punto.
- Ciascuna istanza di armatura deve essere un unico segmento.
- Selezionare tutte le armature da trasformare in foglio di rete.
- Fare clic su Modifica | Armatura strutturale gruppo Crea
(Crea assieme).
- Nella finestra di dialogo Nuovo assieme, modificare il valore di default Nome tipo, quindi fare clic su OK.
- Selezionare il nuovo assieme armatura.
- Fare clic sulla scheda Precast gruppo Reinforcement
(Custom Fabric Sheet).
- Nella barra delle opzioni, fare clic su Termina.

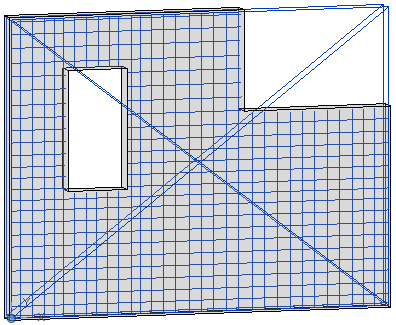

- L'assieme armatura viene convertito in un foglio di rete con cavi posizionati in maniera personalizzata. Il nuovo foglio è inoltre disponibile nel selettore di tipo per un rapido posizionamento in solai o muri strutturali diversi del modello.
Modifica di un foglio di rete personalizzato
- Selezionare il foglio di rinforzo di rete personalizzato.
- Fare clic sulla scheda Precast gruppo Reinforcement
(Custom Fabric Sheet). Il foglio personalizzato torna al relativo assieme armatura di origine.
- Apportare le modifiche desiderate all'armatura e all'assieme, in base alle esigenze.
- Fare nuovamente clic sulla scheda Precast gruppo Reinforcement
(Custom Fabric Sheet) per tornare al foglio di rinforzo di rete personalizzato. L'assieme e l'armatura modificati devono continuare a soddisfare le linee guida sopra per poter eseguire correttamente la conversione.
