Un retino di base è formato da una serie di linee parallele o ortogonali, ad esempio il tratteggio diagonale incrociato o il rivestimento verticale.

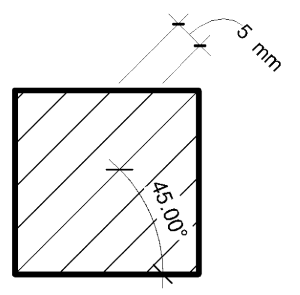

Per creare un retino utilizzando linee parallele
- Fare clic sulla scheda Gestisci
gruppo Impostazionimenu a discesa Impostazioni aggiuntive
Retini.
- Nella finestra di dialogo Retini, in Tipo di motivo, selezionare Disegno o Modello.
Se si utilizzano le funzionalità strutturali di Revit, selezionare esclusivamente Disegno.
- Fare clic su
(Nuovo retino).
Viene visualizzata la finestra di dialogo Nuovo motivo.
- Immettere un nome per il motivo.
- Selezionare Base.
- Selezionare Linee parallele.
- Immettere i valori per i campi Angolo linea e Spaziatura linea 1.
Se si sta creando un motivo di disegno, questi valori avranno effetto sulla spaziatura della tavola.
Se si crea un motivo di modello, avranno effetto sulla spaziatura del modello.
- Se si crea un retino di disegno, specificare l'orientamento del retino degli strati host. Per dettagli, vedere Informazioni sull'orientamento dei retini negli host.
- Fare clic su OK.

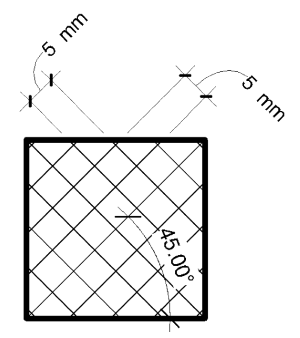

Per creare un retino a tratteggio incrociato
- Seguire i passaggi da 1 a 5 della precedente procedura.
- Selezionare Tratteggio incrociato.
- Immettere un valore nei campi Angolo linea, Spaziatura linea 1 e Spaziatura linea 2.
Se si sta creando un motivo di disegno, questi valori avranno effetto sulla spaziatura della tavola.
Se si crea un motivo di modello, avranno effetto sulla spaziatura del modello.
- Se si crea un retino di disegno, specificare l'orientamento del retino degli strati host. Per dettagli, vedere Informazioni sull'orientamento dei retini negli host.
- Fare clic su OK.
