Posizionamento di un'armatura variabile

È possibile posizionare armature variabili su host costituiti da facce inclinate o distorte.

1. Fare clic sulla scheda Strutturagruppo Rinforzo (Armatura).
   • Nel gruppo Armatura, specificare il layout, il numero e la spaziatura delle barre da distribuire nell'armatura.
   • Specificare Piano di posizionamento e Orientamento di posizionamento dell'armatura nei pannelli corrispondenti.
2. Fare clic sulla scheda Modifica | Posiziona armatura gruppo Tipo di insieme armature (Armatura variabile).
3. Fare clic su un host valido per posizionare l'armatura variabile.

4. Utilizzare i punti di manipolazione dell'armatura per regolare il posizionamento, se necessario.

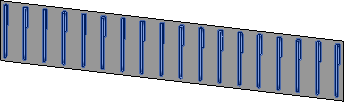

Le armature variabili possono essere posizionate solo su facce inclinate lisce. Al momento gli archi non sono supportati.

Poiché l'armatura variabile dipende da un vincolo, la distribuzione variabile segue tale traiettoria. Nei poligoni con lati non perpendicolari, potrebbero essere necessari due o più gruppi per riempire l'host.

Nota: I parametri di quota elencati nella tavolozza Proprietà rappresentano la prima barra nel gruppo.

Selezionare un'armatura esistente e fare clic sulla scheda Modifica|Armatura strutturale gruppo Tipo di gruppo armature (Armatura variabile) per convertirla in un'armatura variabile.

L'armatura all'interno di un'armatura variabile può essere etichettata e inclusa in un abaco, come gli altri tipi di armatura.
