xStiff の使用

xStiff ユーティリティを使用するために必要な次の手順を実行します。

xStiff は完全に分離したユーティリティであり、(Abaqus 内ではなく)独立して実行されることを理解しておくことが重要です。xStiff を起動するには、次の手順が必要です。

1. デスクトップ アイコン(または[開始] > [Autodesk] > [Autodesk Helius PFA 2018] > [コマンド シェル 2018])をクリックして、Helius PFA 2018 コマンド シェルを開きます。

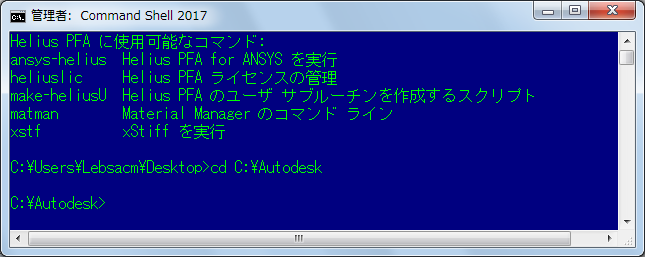

2. コマンド プロンプトのフォルダを、変更する入力ファイルが格納されるフォルダに変更します。

   >>cd < path of input file >

   例:

   >>cd C:\Autodesk

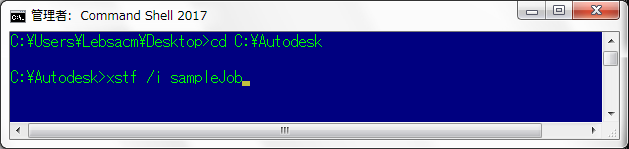

3. xStiff を起動します。

   >>xstf /i < input filename >

   注: .inp 拡張子は含めないでください。
   例:

   >>xstf /i sampleJob



4. _xs が追加された新しい入力ファイルは、元の入力ファイルが格納されたフォルダに作成されます。この新しい入力ファイルには、Helius PFA 材料を使用した Abaqus 解析の実行に必要な外部剛性パラメータがすべて含まれます。
