ツールパスを保存

ツールパスの作成とシミュレーションが終了したら、そのツールパスをマシンのファイル形式で保存しなければなりません。これにより、データを CNC マシンにエクスポートできるようになります。

次の方法で、モデル内のすべてのツールパスを保存します。

1. プロジェクト ツリーの ツールパス をクリックします。ツールパス パネルが表示されます。

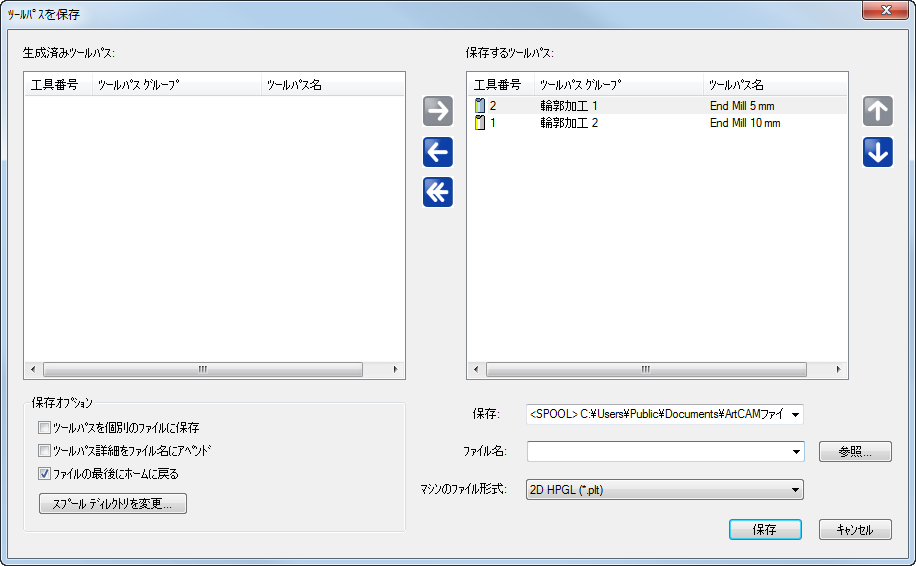

2. ツールパス操作 セクションの ツールパスを保存 をクリックします。次のような、ツールパスを保存 ダイアログが表示されます。



3. と を使用して、ツールパスの順序を調整します。
4. ファイルを保存するフォルダーを指定します。
   1. 参照 をクリックします。参照 ダイアログが表示されます。
   2. フォルダーを選択します。
   3. 開く をクリックします。ダイアログが閉じて、ツールパスを保存 ダイアログの 保存 フィールドにパスが表示されます。
5. ファイル名 を入力します。
6. マシンのファイル形式 ドロップダウン リストから、マシンのファイル タイプを選択します。
7. 保存 をクリックします。
8. ダイアログを閉じます。
