モデルの加工に使用する CNC マシンの加工パラメーターは、ツールパスの作成時に変更することができます。
次の方法で、CNC マシンの加工パラメーターを変更します。
- ツールパス パネルで、作成するツールパスを選択します。
- 選択した工具のセクションを展開して、工具の加工パラメーターを表示します。

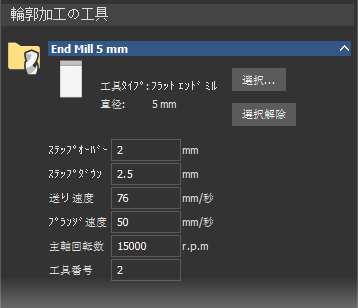

2D 輪郭加工 ツールパスで、フラット エンド ミル (5mm) を選択した場合、2D 輪郭加工 パネルには次のパラメーターが表示されます。
- 加工パラメーターを設定します。
- ステップオーバー － パスからその次のパスへのステップオーバー値を入力します。
- ステップダウン － 工具の最大切込みを入力します。ステップダウンは、複数の加工パスを生成します。
- 送り速度 － 工具が材料ブロックを移動する送り速度を入力します。
- プランジ速度 － 工具の、Z 方向への移動と、材料ブロックへのプランジ速度を入力します。
- 主軸回転数 － スピンドルの回転数を入力します。スピンドルは、加工時の回転部となります。フライス盤では、スピンドルは工具をホールドします。旋盤では、スピンドルは材料をホールドします。
- 工具番号 － 工具に割り当てる番号を入力します。この番号は、CNC マシンの工具チェンジャーでのポジションに対応していなければなりません。
