スパンをベジェ カーブに変換

ベクトルの直線スパン、または、円弧スパンをベジェ カーブに変換して、ベクトルの形状を変更します。

スパンをベジェ カーブに変換すると、そのスパンに 2 つのコントロール ポイントが配置されます。これらのコントロール ポイントをクリック アンド ドラッグして、カーブの曲率を調整します。

次の方法で、スパンをベジェ カーブに変換します。

1. [ベクトル] > [節点を編集] を選択するか、節点を編集 をクリックします。
2. ベクトルを選択します。このベクトルの直線スパン、または、円弧スパンを変換します。選択したベクトルが境界枠で囲まれ、スパン、節点、コントロール ポイントが表示されます。
3. カーソルを、直線スパン、または、円弧スパンの上に配置します。カーソルが から に変化したら、右クリックしてコンテキスト メニューを表示します。
4. スパンをベジェ カーブに変換 を選択して、スパンをベジェ カーブに変換します。

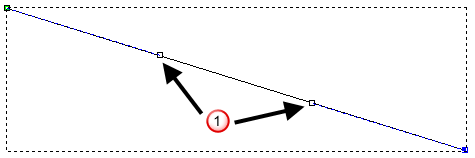

   次の例は、ベジェ カーブに変換したスパンです。



   この状態ではスパンがカーブしているようには見えませんが、2 つのコントロール ポイント があることから、スパンがベジェ カーブに変換されていることが分かります。

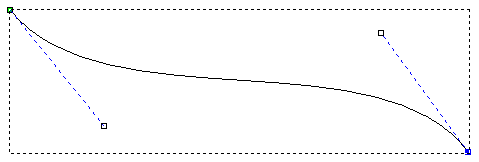

   次の例では、コントロール ポイントをクリック アンド ドラッグして、ベジェ カーブ スパンの曲率を滑らかにしています。
