使用するベクトル セクションには、次の設定があります。
- ドロップダウン リストからオプションを選択して、ベクトル アートワークに対してツールパスをどのように適用するかを指定します。
- 特定のベクトル レイヤーのすべてのアートワークを加工する場合、そのベクトル レイヤーを選択します。ドロップダウン リストには、モデル内のすべてのベクトル レイヤーが表示されています。
- 選択したベクトルのみを加工する場合、選択ベクトル を選択してから、モデル領域でベクトル アートワークを選択します。
- 選択ベクトルを反転 － 選択したベクトルの方向を逆にします。矢印がベクトルの方向を示します。

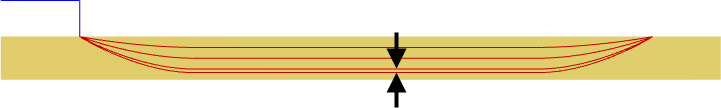

- 最終パスの厚さ － ツールパスの最後のパスの厚さを指定します。
オプションを選択して、値を入力します。例えば、通常のステップオーバー が 3mm、最終パスの厚さが 1mm の場合、数回の荒加工パスの後に、仕上げパスが続きます。
