ベクトルをシアー

弾力性のあるラバー シートの上に重ね合わせたイメージがあると想定します。シートの両側を固定して上下逆の方向に力を加えると、シートに重ねられたイメージは引き伸ばされます。これが、シアー(せん断)です。

シアー の前:

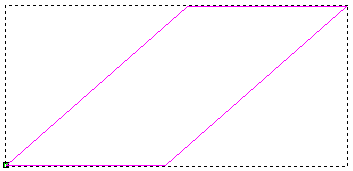

X 方向に シアー した後:

ツール設定: 変換 パネルの シアー セクションでは、指定の値でベクトルをシアーします。

次の方法で、指定の値でベクトルをシアーします。

1. ベクトルを選択します。
2. 変換 をクリックします。
3. 選択したベクトルの変換基準となる、変換の原点が正しく設定されていることを確認します。
4. シアー セクションを、次のように設定します。
   • W に、選択したベクトルの横方向のシアー角度を入力します。
   • H に、選択ベクトルの縦方向のシアー角度を入力します。
5. 適用をクリックして、選択したベクトルをシアーします。キャンセル をクリックして、操作を取り消します。
6. 繰り返し をクリックして、もう一度同じ角度でシアーします。
