カーソルを使用して、または、ツール設定: ポリラインの作成 パネルに値を入力してポリラインを作成します。
[ベクトル] > [作成] > [ポリライン] を選択するか、ポリラインを作成
をクリックして、ツール設定: ポリラインの作成 パネルを表示します。カーソルが
に変化します。
ツール設定: ポリラインの作成 パネルには、次の設定があります。
- 滑らかなポリラインを作成 － 節点同士をベジェ スパンでつなぎ、節点をスムージングします。このオプションを選択すると、カーソル
に S が表示されます。滑らかなポリラインを作成 が選択されていない場合、節点同士をつなぐスパンは直線になります。

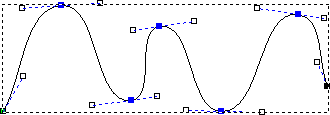

滑らかなポリラインを作成 を選択した場合:

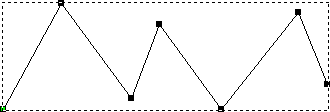

滑らかなポリラインを作成 を選択しなかった場合:
- 既存のラインに追加 － 既存の開いたベクトルの終点にスナップして、2 つのベクトルを連結します。このオプションを選択すると、カーソル
にプラス印が表示されます。既存のラインに追加 が選択されていない場合、既存の開いたベクトルの終点にスナップしても、2 つのベクトルは連結されません。
次の例では、既存のベクトルの終点にスナップすると仮定します。
既存のラインに追加 を選択した場合:
既存のラインに追加 を選択しなかった場合:
- 次のポイントを指定 － 節点の位置を入力し、ポイントを追加 をクリックして節点を配置します。次のポイントを指定するには、まず最初に、カーソルを使用して 2D ビュー、または、3D ビューで、ポリラインの開始節点を配置しておかなければなりません。
- X、Y － 次の節点の XY 座標を入力します。
(度)、L (長さ) － に次のスパンの角度を入力し、長さ を指定します。
- 距離 (X)、距離 (Y) － XY 座標を入力して、前の節点からの距離を指定します。
- カーソル位置 － 2D ビューと 3D ビューでのカーソルの位置が表示されます。
- 最後のポイント － 最後の節点の座標と、その節点とカーソルとの間の距離が表示されます。
- 作成 － ポリラインを作成して、ツール設定: ポリラインの作成 パネルを閉じます。
