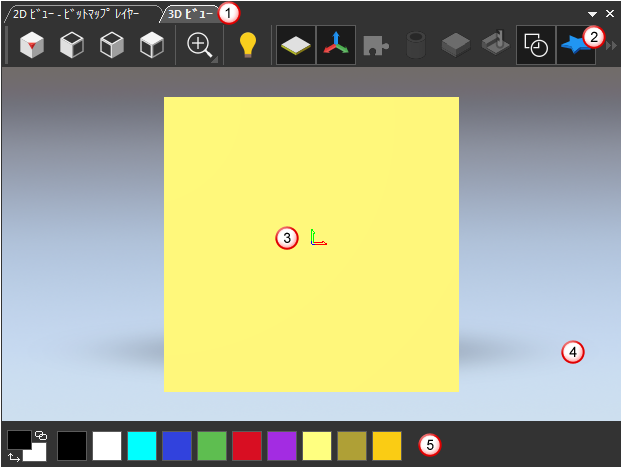

3D ビュー タブを選択すると、次のような 3D ビューが表示されます。例えば、次のようになります。
|
領域 |
説明 |
|---|---|
|
|
3D ビュー タブ |
|
|
3D ビュー ツールバー |
|
|
合成レリーフ |
|
|
背景 |
|
|
カラー パレット |
単独のモデルでの作業時、3D ビューには次のアイテムが表示されます。
- 表示(可視に設定)されている、すべてのレリーフ レイヤーから作成された合成レリーフ
- 生成されたツールパス
- 材料ブロック
- ツールパスのシミュレーション
- アクティブなビットマップ レイヤーのアートワーク
- 表示(可視に設定)されている、すべてのベクトル レイヤーのアートワーク
- 三角形メッシュ
プロジェクトでの作業時、3D ビューには次のアイテムも表示されます。
アセンブリ (ルート アセンブリ)
アセンブリ
レプリカ メッシュ
宝石
プロジェクトを最初に開いた際、3D ビューには、プロジェクト ツリーで表示(可視に設定)されているすべてのアイテムが表示されます。
