ベクトルの直線スパン、または、ベジェ カーブ スパンを円弧に変換して、ベクトルの形状を変更します。
スパンを円弧に変換すると、そのスパンの中点に 1 つのコントロール ポイントが配置されます。このコントロール ポイントをクリック アンド ドラッグして、円弧の曲率を調整します。
次の方法で、スパンを円弧に変換します。
- [ベクトル] > [節点を編集] を選択するか、節点を編集
をクリックします。
- ベクトルを選択します。このベクトルの直線スパン、または、ベジェ カーブ スパンを変換します。選択したベクトルが境界枠で囲まれ、スパン、節点、コントロール ポイントが表示されます。
- カーソルを、直線スパン、または、ベジェ カーブ スパンの上に配置します。カーソルが
から
に変化したら、右クリックしてコンテキスト メニューを表示します。 - スパンを円弧に変換 を選択して、スパンを円弧に変換します。
次の例では、ベジェ カーブ スパンから円弧スパンへの変換で、スパンの中点にコントロール ポイントが配置されていることが分かります。コントロール ポイントをクリック アンド ドラッグして、曲率を調整します。
操作の前

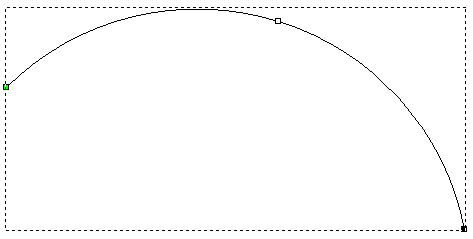

操作の後
