スペース データを gbXML に書き出すには、ゾーンにすべてのスペースを割り当てておく必要があります。分析用のゾーンは、加熱温度および冷却温度をゾーンに指定することで設定します。
- ゾーンを作成します。
- すべてのゾーンを選択します。
- プロパティ パレットの[拡張データ]タブで、

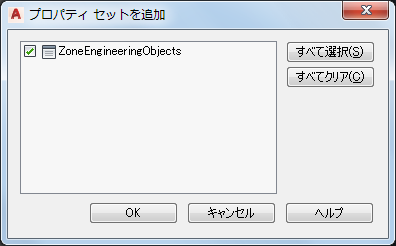

(プロパティ セットを追加)をクリックします。 - [プロパティ セットを追加]ダイアログ ボックスで[ZoneEngineeringObjects]を選択し、[OK]をクリックします。

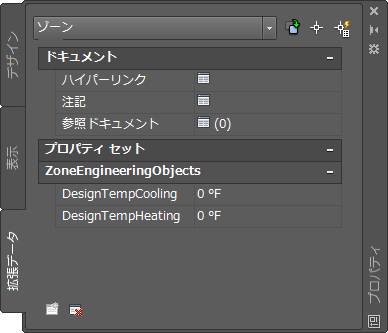

このプロパティ セットが、選択したゾーンに追加され、[拡張データ]タブに表示されるようになります。
- [プロパティ セット]で、加熱設計温度と冷却設計温度の適切な値を指定します。
