UCS をオブジェクト面と位置合わせするには

現在アクティブな UCS をオブジェクトの面に配置するには、次の手順を実行します。

UCS を、AEC オブジェクトまたは AutoCAD ソリッドの面に配置することができます。

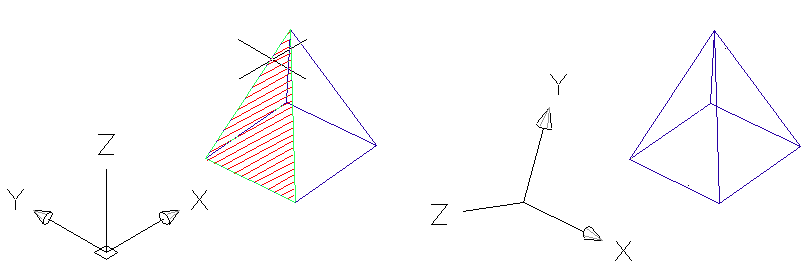

UCS をピラミッド面に配置する

1. [ 表示]タブ [座標]パネル [面]をクリックします .
2. UCS に配置するオブジェクト面を選択します。

   AEC オブジェクトの面または AutoCAD ソリッドをここで選択できます。面にカーソルを合わせると、ハッチングで強調表示されます。

3. 選択した面の上の UCS 原点を選択します。
4. 新しい UCS の回転値を入力します。

   UCS がオブジェクト面に配置されます。
