壁をボディ モディファイヤと置き換えるには

3D ボディ モディファイヤを作成して、壁または壁コンポーネントをそのモディファイヤと置き換えるには、次の操作を実行します。ボディ モディファイヤは、1 つのコンポーネントからなる壁に適用することも、複数のコンポーネントからなる壁の特定のコンポーネントに適用することもできます。

3D ボディ モディファイヤは、マス要素、マス グループ、またはその他のマスを含む AEC オブジェクトから作成することができます。オブジェクトをボディ モディファイヤとして定義する場合は、その前にオブジェクトを図面の任意の位置に配置する必要があります。

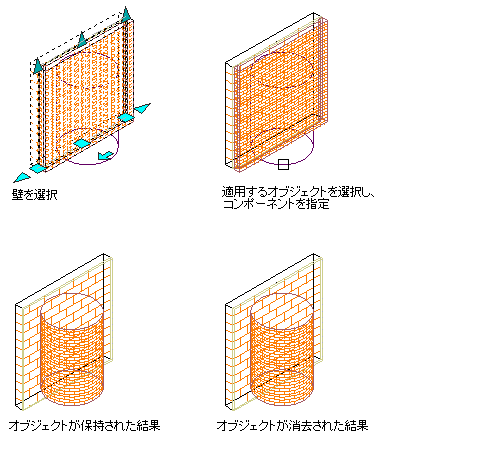

壁コンポーネントをボディ モディファイヤと置き換え

1. 壁をボディ モディファイヤと置き換える位置にオブジェクトを配置します。
2. ボディ モディファイヤで置き換える壁を選択します。
3. [壁]タブ[修正]パネル[ボディ モディファイヤ]ドロップダウン[追加]をクリックします.
4. 壁または壁コンポーネントと置き換えるオブジェクトを選択します。
5. オブジェクトと置き換える壁コンポーネントを選択します。
6. [演算]で[置き換え]を選択します。
7. ボディ モディファイヤの説明を入力します。
8. 元のオブジェクトを図面に残さない場合は、[選択されたオブジェクトを消去]をオンにし、元のオブジェクトを図面に残す場合は、このオプションを選択解除します。
9. [OK]をクリックします。
