カーテン ウォールと他のオブジェクト(壁やマス要素など)との間にマイター接続したコーナーを手動で作成するには、次の手順を実行します。たとえば、カーテン ウォールが壁と接続していて、壁がカーテン ウォールから 60 度の角度である場合は、マイター角度を 30 に設定します。
マイター角度は、コーナーに隣接するすべての面材および水平エッジに適用されます。垂直エッジには適用されません。
ヒント: カーテン ウォールの始点と終点を素早く識別するには、カーテン ウォールを選択します。カーテン ウォールの終点が、[方向を反転]グリップによって示されます。

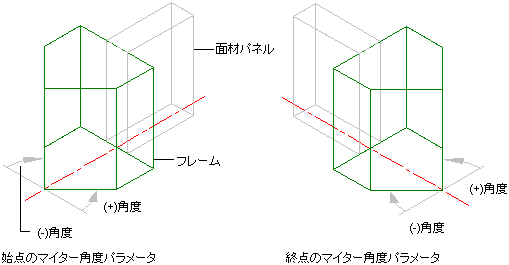

カーテン ウォールのフレーム マイター角度
- カーテン ウォールをダブルクリックします。
- [寸法]を展開します。
- 次のように、カーテン ウォールを始点または終点でマイター接続します。
次の操作を行いたい場合... 次のように操作します カーテン ウォール ユニットをカーテン ウォールの始点でマイター接続するには [始点のマイター]に角度を入力して、[Enter]を押します。 カーテン ウォール ユニットをカーテン ウォールの終点でマイター接続するには [終点のマイター]に角度を入力して、[Enter]を押します。
