自動調整中心マークのサイズを決定します。
| タイプ: | 文字列型 |
| 保存先: | 図面 |
| 初期値: | "0.1x" |

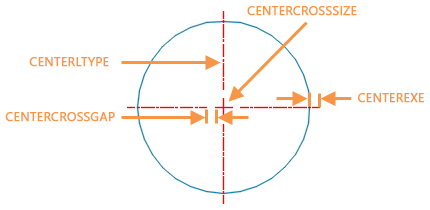

システム変数 CENTERCROSSSIZE は、CENTERMARK[中心マーク]コマンドで作成された中心マークにのみ適用されます。中心マークの既定の相対サイズは 0.1x、ギャップは 0.05x です。
注: システム変数 CENTERCROSSSIZE と CENTERCROSSGAP の設定は、相互に関連しています。両方のシステム変数に同じ値タイプ(絶対、相対、または ByLineType)を使用することをお勧めします。
| 絶対値(任意の正の実数) | 中心マークの線分セグメントの長さを作図単位で指定します。 |
| 相対値(尺度係数として指定された任意の正の実数) | 円または円弧の直径を基準とした値を指定します。正の実数の後に x を続けて入力します。
たとえば、0.1x は、円の直径の 10 分の 1 です。 |
| "ByLineType" | 中心マークのサイズは、割り当てられている線種から派生します。
注: 中心マークの線種にダッシュとギャップしか含まれていない場合、パターンの最後のダッシュとギャップのサイズが中心マークのサイズとギャップとして使用されます。中心マークの線種パターンにその他の種類の要素が含まれている場合、既定の設定が使用されます。
|
