AutoCAD Civil 3D には、区画に注釈を付けるときに視覚的な距離感を表現するための区画分割線と曲線アンカー点が用意されています。旧バージョンでは、区画線の始点と終点を示すために寸法矢印を作成する回避策が使用されていました。この余計な手順は不要になりました。
区画分割線が交差する場所を示すために使用できる固定のノード ポイント ラベル スタイルも用意されています。[ラベルの追加]ダイアログ ボックスで、スパン ラベル スタイルと固定のパイプ ラベル スタイルが存在することに注目してください。

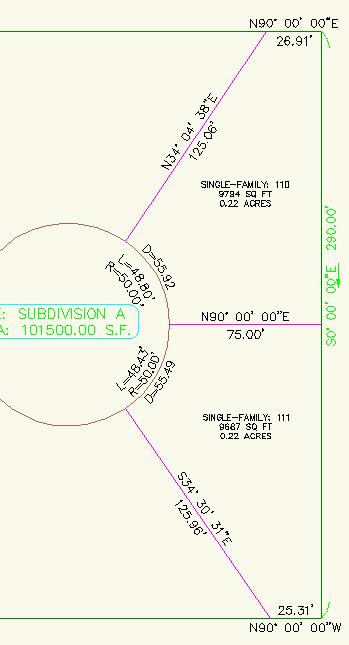

図 17: 区画スパン ラベルと寸法矢印
