適切なテンプレートを使用する

図面を設計する際には、必ず正しいテンプレートを使用するようにします。 [アプリケーション メニュー] [新規作成]を選択して[テンプレートを選択]ダイアログ ボックスにアクセスすると、数多くのテンプレートを使用できます。既定の AutoCAD 図面テンプレートは acad.dwt です。このテンプレート(acad.dwt)を使用して図面を作成せずに、カスタム AutoCAD Civil 3D テンプレートを使用してください。

QNEW[クイック新規作成]コマンドで使用するテンプレートを指定する

インペリアル法の縦断を使用して AutoCAD Civil 3D を開始する場合、新規図面の既定のテンプレートは _AutoCAD Civil 3D (Imperial) NCS.dwt です。メートル法の縦断を使用して AutoCAD Civil 3D を開始する場合、新規図面の既定のテンプレートは _AutoCAD Civil 3D (Metric) NCS.dwt です。既定のテンプレートは、AutoCAD Civil 3D を起動したとき、または新しい図面(QNEW[クイック新規作成]コマンド)を作成したときに適用されます。各自のニーズに合わせて、別の既定テンプレートを指定することもできます。

既定のテンプレートを変更するには

  1. コマンド ラインに Options と入力します。
  2. [オプション]ダイアログ ボックスの[ファイル]タブで、[テンプレート設定]を展開します。
  3. QNEW[クイック新規作成]コマンドの既定のテンプレート ファイル名]の値を使用するテンプレートに変更します。

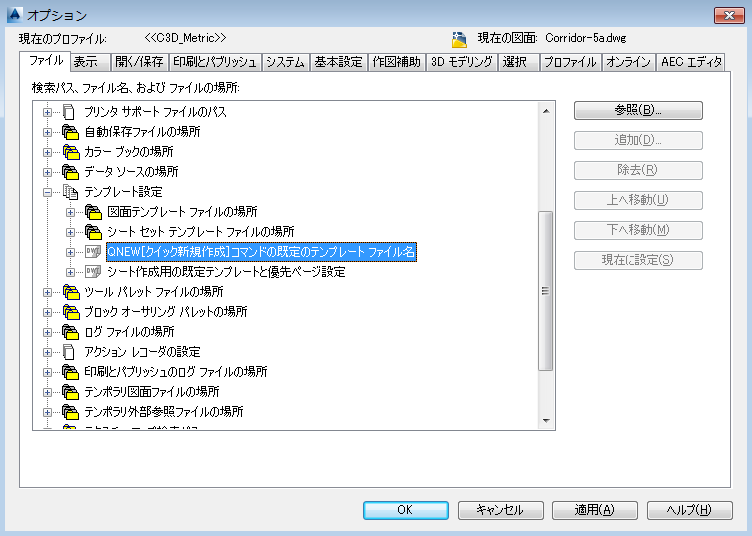

図 1: 既定のテンプレートの設定

NCS テンプレート

会社で米国 NCS® (National CAD Standard)を使用している場合、NCS 規格で設定されているテンプレートを使用する必要があります。

適切なカントリー キットを使用する

特定地域の図面要件が組み込まれた複数種類のカントリー キットが用意されています。ローカル ユーザが AutoCAD Civil 3D で作成する図面がその場の要件を満たすようにするために、多くの地域にはダウンロード可能なスタイルが用意されています。カントリー キットが提供されている国に居住している場合、そのキットのテンプレートを使用してプロジェクトを開始する必要があります。たとえば、イギリスとアイルランドで使用するためのカントリー キットのテンプレート名は、_Autodesk Civil 3D <バージョン> UK_IE Bylayer.dwt です。

親トピック: 図面テンプレートを最適化する
