距離と標高によって計画線をオフセットするには

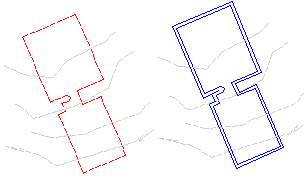

選択した計画線、測量図形、ポリライン、または 3D ポリラインの標高のオフセットおよび差を基に新しい計画線を作成します。

オフセットの距離、側と、標高差または絶対標高を指定します。

チュートリアルの実習: 建物の計画線を簡略化する

1. [ホーム]タブ[設計]パネル[計画線]ドロップダウン[ステップ オフセットから計画線を作成] 検索の順にクリックします。
2. 次のいずれかを行ってオフセットの位置を指定します。
   • オフセット距離を指定し、オフセットするオブジェクトを選択します。
   • Through と入力し、オフセットするオブジェクトを選択してから通過点を選択します。このポイントを通過するオフセットが作成されます。
3. 次のいずれかの操作を行います。
   • オフセットを配置する側のポイントを指定します。次に、オフセットの標高差または絶対標高を指定します。
   • Multiple と入力し、各オフセットを配置する側と標高差を指定します。

   Variable と入力すると、オフセット計画線上の最初のポイントにマーカーが表示されます。元のポイントまたは絶対標高からの標高差を指定できます。値を入力すると、次のポイントに移動し、その標高を指定するよう要求するプロンプトが表示されます。この操作を計画線上のポイントごとに行い、コマンドを終了します。

4. オフセットする別のオブジェクトを選択するか、[Enter]を押してコマンドを終了します。
