縦断ビューでの継手のグリップ

縦断ビューで継手を編集するには、次のグリップを使用します。各図で、固有のグリップは赤で示されています。

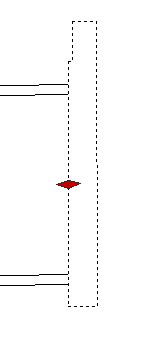

水平方向の曲げ: 標高

水平方向の曲げの位置を変更できるようにします。位置グリップを移動すると、圧力管は接続されたままとなり、接続パイプの 3D 長さが変化します。

垂直方向の曲げ: スライド

このグリップを使用して、圧力管に沿って垂直方向の曲げを移動することができます。垂直方向の曲げをあるパイプに沿って移動すると、もう一方の接続パイプは接続されたままになり、その方向と長さが変化します。選択した垂直方向の曲げは、他の圧力管ネットワーク パーツを超えて移動することはできません。
