旋削加工の フィーチャー プロパティ ダイアログの ネジ切り タブを使用して、ネジ フィーチャーの加工オプションを編集します。

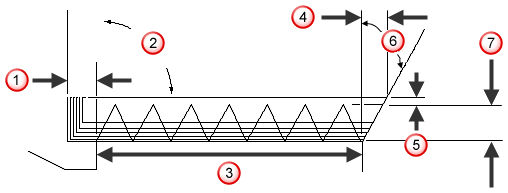

次の図に示されるような ネジ切り プロパティがあります。
|
|
|
|
|
|
エンド クリアランス
逃げ角度
深さ
スタート クリアランス
クリアランス
切込み角度
高さ
エンド クリアランス － パーツのサーフェスからリトラクトする前に、工具がネジの最後を越えて(逃げ溝に)移動する距離を入力します。
切込み角度 － プラス Z 軸からの、符号なしの増分値を入力します。
スタート クリアランス － 工具がワークピースに切込む前に移動する距離を入力します。
条数 － 1 に設定した場合、一条ネジが作成されます。2、または、3 に設定した場合、多条ネジが作成されます。各ネジの、(インチ、または、メトリックあたりの)ネジ山の数は、ネジの数によって算出されます。1 インチあたり 10 本のネジ山で条数を 2 に設定した場合、各ネジは 1 インチあたり 180
の間隔の 5 つのネジ山となります。
工具変更位置 － 工具を変更する前に、このポイントまで工具先端を移動します。
注: FeatureCAM オプション ダイアログ ([ファイル] > [オプション] > [ポスト処理]) を使用して、プロパティのデフォルト値をグローバル レベルで設定することもできます。
