新規フィーチャー ウィザードの フィーチャー抽出 ページを使用して、ソリッド モデルからフィーチャーを認識する方法を選択します。
フィーチャーの認識方法を選択します。
- 側面サーフェスを選択 － フィーチャーの側面を定義するサーフェス (例: ポケットの側壁) を選択します。
- 水平サーフェスを選択 － フィーチャーの形状を定義する水平なサーフェス (例: ポケット底部、ボス上部) を選択します。
- 自動認識 － フィーチャーを自動認識します。
認識したすべてのフィーチャーを同じ高さに作成する場合、同じ Z 高さで実行 を選択して、高さ設定 にフィーチャーを作成する高さを入力します。
- フィーチャー カーブを自動連接 － ソリッド モデルから、フィーチャーの輪郭を定義するカーブを選択します。
側面角度 に、フィーチャーの壁部の角度を入力します。
高さ設定 に値を入力して、選択したカーブとは異なる高さにフィーチャーを作成します。
- 水平セクションを使用 － ソリッドの Z スライスからフィーチャーを作成します。
高さ設定 に、フィーチャーを作成する高さを入力します。

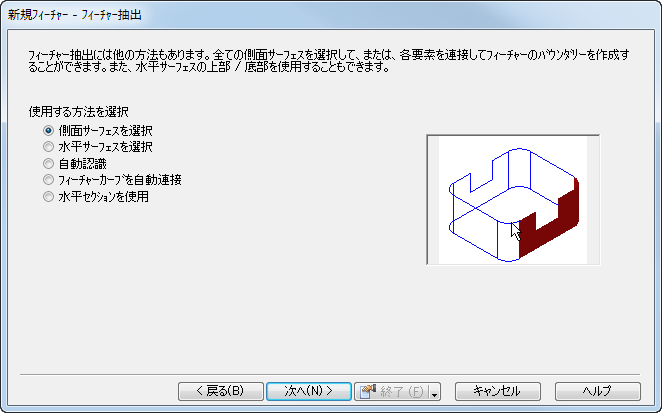

ダイアログの右側には、選択した認識方法を反映したグラフィックが表示されます。
