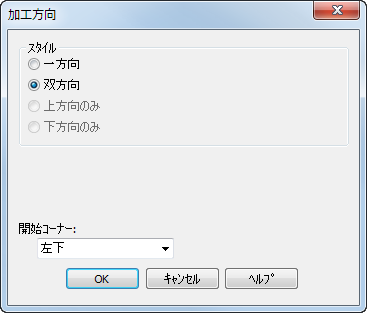

加工方向 ダイアログを使用して、サーフェス加工フィーチャーの加工方向を制御します。ダイアログに表示されるオプションは、ツールパスのストラテジーにより異なります。
サーフェス加工フィーチャーの フライス加工 タブの 方向 をクリックして、加工方向 ダイアログを表示します。
スタイル
- 一方向 － 単一の方向のみに移動します。等高線ツールパスでは、アップカットかダウンカットで方向を制御します。その他のツールパスでは、マイナス方向かプラス方向で方向を制御します。
- 双方向 － 選択した場合、マイナス方向かプラス方向で最初のカットの方向を制御します。
- 上方向のみ － ツールパスを、Z で増加するセグメントに分割します。上方向のみ を選択した場合、このオプションによりすべての加工方向が決まるため、他のオプションを使用することはできません。
- 下方向のみ － ツールパスを、Z で減少するセグメントに分割します。下方向のみ を選択した場合、このオプションによりすべての加工方向が決まるため、他のオプションを使用することはできません。
方向
- アップカット － 一方向 を選択した等高線加工のみに適用されます。アップカットで加工します。
- ダウンカット － 一方向 を選択した等高線加工のみに適用されます。ダウンカット で加工します。
- マイナス方向 － 基準方向に対してマイナス方向に加工します。X 軸平行加工の工程では、最大 X 値からマイナス方向に加工します。
- プラス方向 － 基準方向に対してプラス方向に加工します。X 軸平行加工の工程では、最小 X 値から(Y 軸平行加工の工程では、最小 Y 値から)プラス方向に加工します。
一方向 に設定されている場合、プラス方向 と マイナス方向 オプションは最初のカットの方向のみに作用します。スパイラル加工では、プラス方向 / マイナス方向 を使用して、パスの時計回りと反時計回りを切り替えます。ペンシル加工では、マイナス方向 / プラス方向 は、加工方向を切り替えます。径方向加工では、マイナス方向 / プラス方向 を使用して、中心周りの各径方向パスの時計回りと反時計回りを切り替えます。平行加工では、平行角度 を 180 に設定してパーツの反対側から加工します。
開始コーナー
平行加工を開始するコーナー (左下、右下、左上、右上) を選択します。これらは、パーツの上面からのビューに相対するコーナーです。
