径方向 パターンは、指定のフィーチャーを円周に沿って均等に配置します。間隔を調整して、円周全体ではなく、円弧に沿ってフィーチャーを配置することもできます。間隔角度と角度は、寸法ページ(または、タブ)で設定します。
ツリー ビューで選択したアイテム(パターン、オブジェクト、加工工程など)が、編集の対象となります。アイテムをクリックして選択します。選択に応じて、ダイアログの内容が変化します。
|
|
|
径方向パターンの 数 (元のフィーチャーも含む数)
径方向パターンの 直径
径方向パターンの 間隔角度
径方向パターンの位置 角度
角度 － パターンの最初のオブジェクトの Z 軸周りの回転角度です。X 軸から反時計回りの角度です。
ローカル オフセット － このオプションが選択されていない場合、パターンのオブジェクトの元の位置は無視されます。オブジェクトの位置は、パターン内でのオブジェクトの位置に基づいて決定されます。ローカル オフセット を選択した場合、元のフィーチャーの位置周りにパターンが作成されます。
パターン内でのオブジェクトのポジション(ローカル オフセットを使用して輪郭ポケットの径方向パターンを作成する場合など)は、複雑になることがあります。次のように対処します。
- UCS に相対する輪郭を作成します。
- パターンの中心を XYZ 座標で入力します。
- 半径に 0.0 を入力します。
輪郭と UCS との相対関係と同じように、ポケットとパターンの中心との相対関係が保たれます。
オブジェクト ドロップダウン リスト － パターン内で繰り返されるオブジェクトの名前が表示されています。オブジェクトを変更する場合、ドロップダウン リストから他のオブジェクトを選択します。
直径 － パターン全体の直径を設定します。
数 － パターン内のオブジェクト数を設定します。
間隔角度 － オブジェクトの間隔を度数で設定します。
XYZ － パターンの左下のオブジェクトの位置を設定します。座標を入力するか、マウスを使用してグラフィック ウィンドウでポイントを選択します。
径方向パターンのタイプ

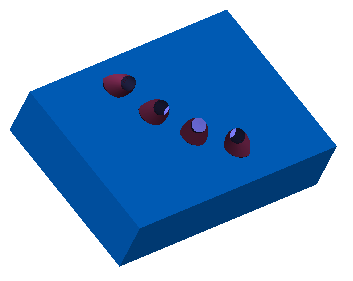

セットアップ XY 平面の径方向 － セットアップの XY 平面にフィーチャーを配置します。次の 2 つの孔パターンは、セットアップの Z 軸に平行です。

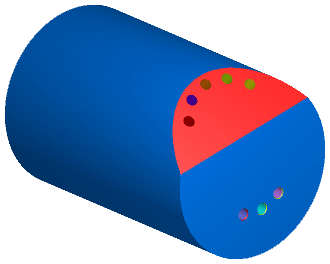

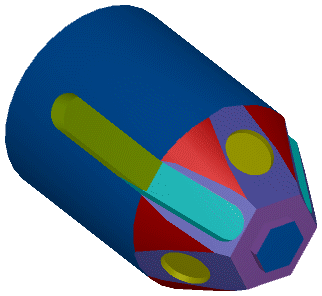

割り出し軸周り径方向 － パーツの外径上に、割り出し軸方向に向けてフィーチャーを配置します。 次の溝と孔パターンは、径方向に配置されています。
軸周り径方向 － 指定の軸の、指定の原点周りにフィーチャーを配置します。このオプションは、5 軸加工のみで利用することができます。
