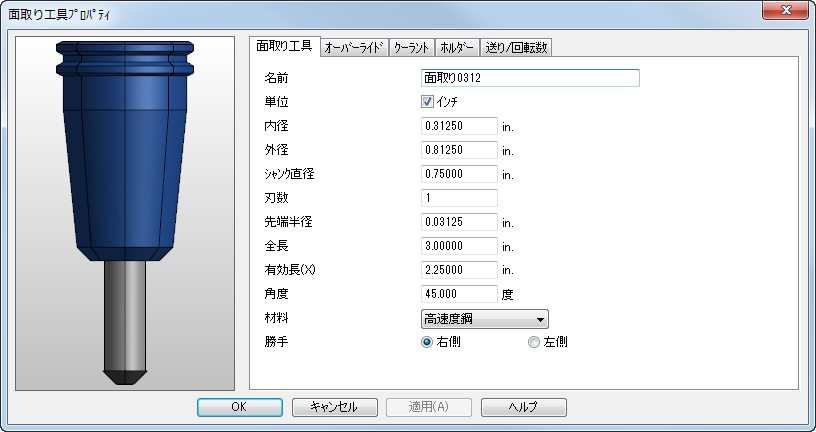

面取り 工具は、面取りフィーチャーを加工したり、大きな直径の孔を面取りしたりするのに使用されます。
名前 － 工具を識別するための名前を入力します。工具箱内の他の工具の名前と重複しないようにします。
単位 － 工具の寸法の単位です。インチの場合、インチ を選択します。このオプションが選択されていない場合、単位はミリメートルになります。
内径 － 図を参照
外径 － 図を参照
シャンク直径 － 図を参照
全長 － 図を参照
有効長 － シミュレーションの際に、工具が、ホルダーからどれだけ出ているかを示します。
材料 － 工具の材料です。この情報に基づいて、送りと回転数 が算出されます。
勝手 － 右 勝手、または、左 勝手を指定します。
|
|
|
内径
外径
シャンク直径
全長
