回転スナップ グリッド

グリッドにスナップする場合、または、既存の図形データにスナップせずにポイントを配置する場合、それらのポイントはスナップ グリッド平面に作成されます。

次の方法で、スナップ グリッドを表示します。

1. [ファイル] > [オプション] > [図形データ] > [スナップ グリッド] ページを選択します。
2. グリッド表示 セクションの 常に表示 を選択します。
3. OK をクリックして、ダイアログを閉じます。

スナップ グリッドは、ビュー平面とともに回転します。これにより、ユーザー座標系を新規作成する必要なく、異なる平面に図形データを作成することができます。

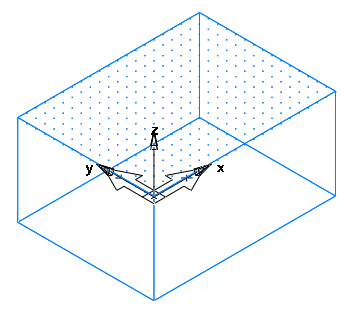

アイソメトリック ビューでは、グリッドはトップ フェース上に表示されます。

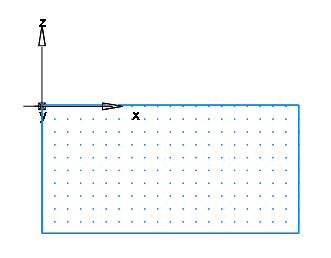

正面ビューでは、グリッドは正面フェース上に表示されます。
