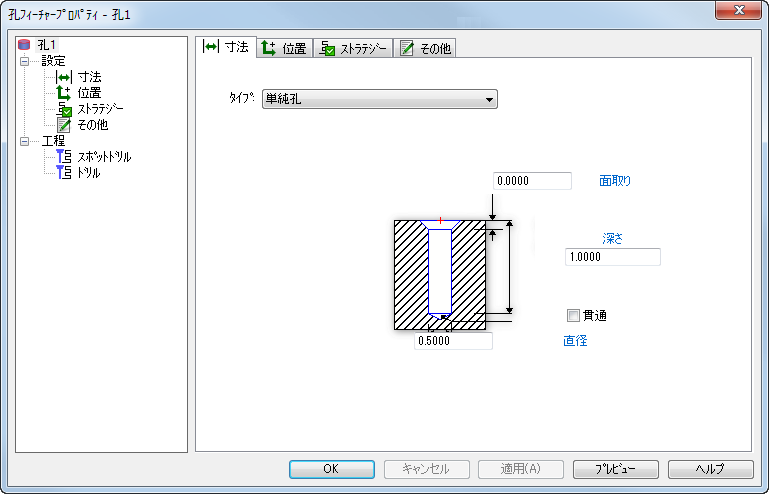

タイプ － 次から選択します。
- 単純 孔 － 任意で面取りを追加することができます。
- 深座ぐり 孔
- カウンター シンク 孔
- カウンター ドリル 孔
- タッピング 孔 － 最終直径よりも小さな大きさに孔あけしてから、タッピングします。
- カウンター ドリル タッピング 孔 － 孔の底部にタッピングのあるカウンター ドリル孔です。
- ネジ切り 孔
- バック ボーリング 孔
面取り － 面取りの高さを入力するか、「面取り」ラベル(青い文字)をクリックして、グラフィック ウィンドウで面取りを選択します。
深さ － 孔の深さ(孔の先端部の長さは除く)を入力するか、「深さ」ラベル(青い文字)をクリックして、グラフィック ウィンドウで深さを選択します。
貫通 － 孔の長さを孔の直径の 10% 大きくします。これにより、孔あけに備えてバリを防ぎます。
直径 － 孔の直径を入力するか、「直径」ラベル(青い文字)をクリックして、グラフィック ウィンドウで直径を選択します。
Y 軸座標を使用してフィーチャーを加工 － Turn/Mill、4 軸、Z 軸割り出しのある 5 軸 のパーツを X 方向と Y 方向に加工する場合、このオプションを選択します。オプションが選択されていない場合、割り出し軸周りでパーツを回転します。
C 角度 － Y 軸座標を使用してフィーチャーを加工 を選択した場合、スピンドルの C 角度を入力します。
