エンド ミル は、フラット エンド ミル、ボール エンド ミル、ブルノーズ ミル、テーパー エンド ミルなどの総称です。
名前 － 工具を識別するための名前を入力します。工具箱内の他の工具の名前と重複しないようにします。
単位 － 工具の寸法の単位です。インチの場合、インチ を選択します。このオプションが選択されていない場合、単位はミリメートルになります。
直径 － 図を参照
全長 － 図を参照
有効長 － シミュレーションの際に、工具が、ホルダーからどれだけ出ているかを示します。
刃長 － 図を参照
シャンク直径 － 図を参照
エンド半径 － 図を参照
カーブを使用して工具の形状を定義 － 特殊工具 を作成します。カーブを選択 ドロップダウン リストから、工具の形状を定義するカーブを選択します。
テーパー － 図を参照
材料 － 工具の材料です。この情報に基づいて、送りと回転数が算出されます。
勝手 － 右 勝手、または、左 勝手を指定します。
|
|
|

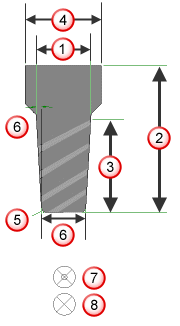

直径
全長
刃長
シャンク直径
エンド半径
底円直径
加工タイプ: 中心 を選択解除
加工タイプ: 中心
ボール エンド ミルの場合、直径を入力して ボール エンド を選択すると半径が算出されます。
フラット エンド テーパー ミルの場合、テーパー角度、刃長、直径の指定には次の 3 つの方法があります。
- テーパー (テーパー角度)、直径 (テーパー上部の工具直径)、刃長 を入力
- テーパー (テーパー角度)を入力して 底円直径 を選択し、底直径 と 刃長 を入力
- テーパー （テーパー角度）を入力して 底円直径 を選択し、直径 (テーパー底部の直径)を入力して シャンクから計算 をクリックし 刃長 を算出
