溝加工 / 突っ切り

イメージをクリックして、プレビューをパーン、または、ズームすることができます。プレビューの方向は、FeatureCAM オプション ダイアログの [ビュー] > [マシン] ページでの設定により決まります。イメージを右クリックして、コンテキスト メニュー を表示します。

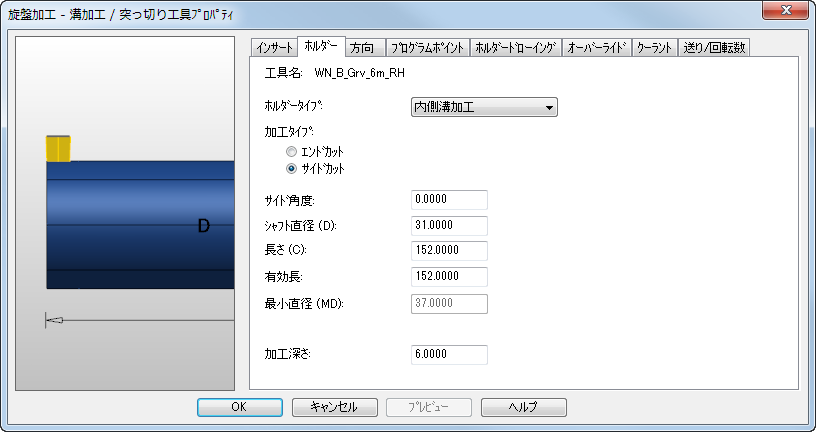

溝加工 / 突っ切り 工具の ホルダー タブには、次のプロパティがあります。

名前 － 現在の工具の名前です。

注: 工具の 名前 を変更する場合、インサート / タイプ タブから設定します。

ホルダー タイプ － 溝加工工具には、次のホルダー タイプがあります。

• 外径溝加工 － 外径溝加工の工具の場合に選択します。
• 内径溝加工 － 内径溝加工の工具の場合に選択します。
• フェース溝加工 － フェース溝加工の工具の場合に選択します。
• 突っ切り － 突っ切り工具の場合に選択します。

エンド カット － 工具は、ホルダーの長さに対して平行に加工します。

サイド カット － 工具は、ホルダーの長さに対して垂直に加工します。

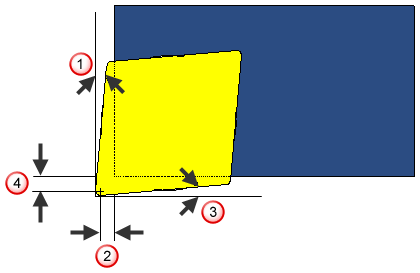

エンド角度 エンド クリアランス サイド角度 サイド クリアランス

シャフト直径 (D) 長さ (C) 先端角度 幅 先端半径

最小プランジ直径 / 最大プランジ直径

加工深さ － 最大切込みです。

有効長 － シミュレーションの際に、工具が、ホルダーからどれだけ出ているかを示します。
