等高線荒加工工程を作成

次の方法で、等高線荒加工工程を作成します。

1. ステップ パネルの フィーチャー をクリックして、新規フィーチャー ウィザードを表示します。
2. 新規フィーチャー ウィザードの サーフェス加工 を選択して、次へ をクリックします。
3. パーツ サーフェス ページで加工するサーフェスを選択して、次へ をクリックします。
4. 新規ストラテジー ページの 単一工程を選択を選択して、次へ をクリックします。

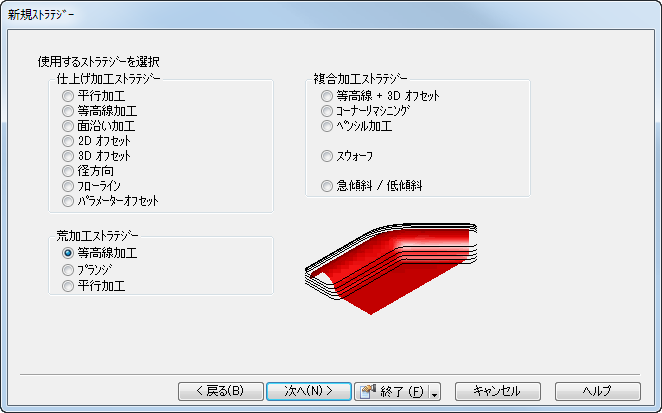

5. 荒加工ストラテジー セクションの 等高線加工 を選択して、次へ をクリックします。



6. ストラテジー ページで、サーフェスの加工方法を指定します。

   サーフェスがキャビティの場合、3D ポケット を選択します。サーフェスがボスの場合、3D ボス を選択します。

7. ウィザードの残りのページを設定します。または、終了 をクリックして残りのページのデフォルト設定を了解し、ウィザードを完了します。
