リンク設定ダイアログ

マシン シミュレーションでの最初のステップは、ソリッド同士のリレーションの構築です。次の例の テーブル C は、テーブル A の上にあります。テーブル A が動くのにあわせて、テーブル C も動かなければなりません。この場合、テーブル A は テーブル C の主動部(親)になります。

テーブル A テーブル C

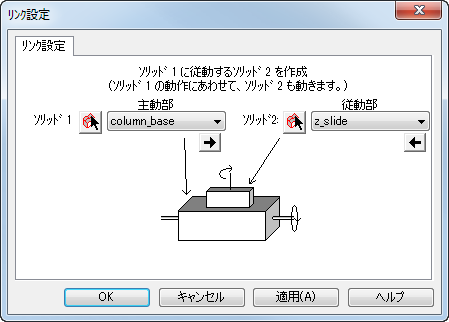

リンク設定 ダイアログを使用して、こうしたリレーションを設定します。

[マシン デザイン] タブ > [コンフィギュレーション] パネル > [リンク設定] から、リンク設定 ダイアログを表示します。

ダイアログを、次のように設定します。

1. 主動部 (親)を選択します。
2. 従動部 (子)を選択します。
3. 適用 をクリックします。

ヒント: 矢印ボタンでソリッドを 主動部 から 従動部 に、または、従動部 から 主動部 に移動して、マシン階層を手早く調整することができます。

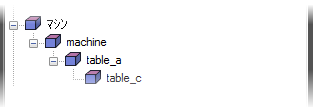

すべてのソリッドは、マシンに関連付けられていなければなりません。次の パーツ ビュー の machine ソリッドは実際のソリッドではなく、マシンのトップ レベルを表したものです。すべてのソリッドをシミュレーションに含めるには、それらを machine に関連付けなければなりません。親と子のリレーションは、パーツ ビュー の machine 以下に表示されています。ここでは、単純な「テーブル－テーブル」マシンの階層であることが分かります。
