3D Vortex ツールパス

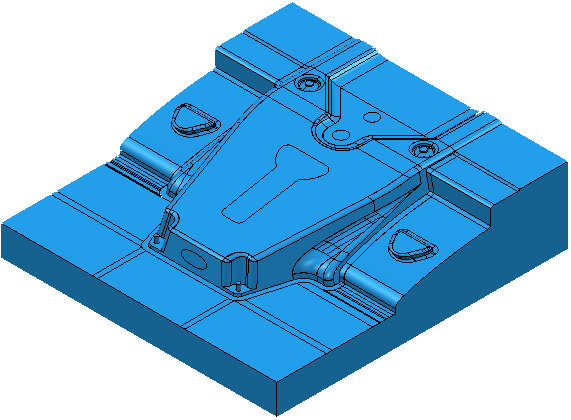

Vortex は、3D パーツの工具負荷を制御しながら材料をスピーディに除去する領域加工ストラテジーです。ソリッドカーバイド製の工具に最も適しており、多くの場合はステップ切削とともに使用されます。

このツールパスはオフセットスタイルのツールパスで、次のような特性があります。

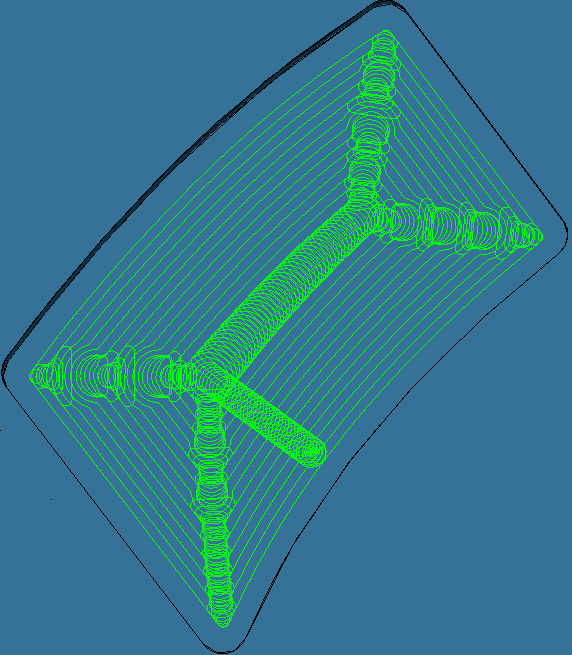

エンゲージメント角度が、指定のステップオーバーによるまっすぐなカットの 15% より大きくなることはありません。これにより、工具負荷を抑えて幅全体で切削しないようにします。その結果、送り速度を上げることができます。他の領域加工ツールパスでは、値は切削のフルエンゲージメントに耐えうるよう、工具製造元のスロット加工パラメーターに基づいています。工具が最大エンゲージメント角度に近付くと、ツールパスはトロコイドパスに変化してオーバーロードを回避します。

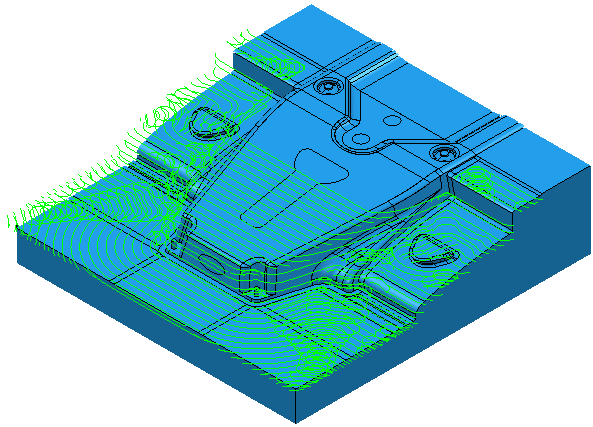

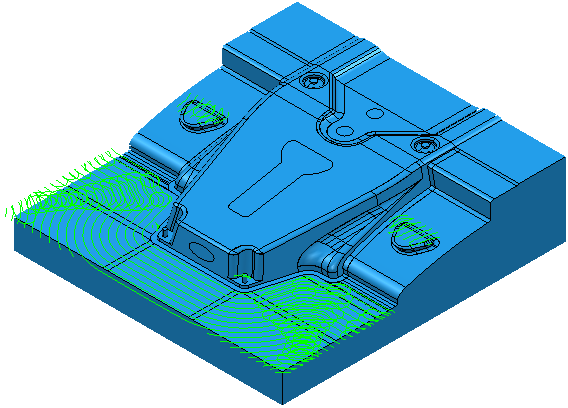

マシンは、ほぼ常に指定の送り速度で稼動します。他の領域加工ツールパスでは、マシンはコーナーに近付くにつれ減速し、エンゲージメント角度が増加します。Vortex はツールパスを調整するため工具エンゲージメント角度の超過が発生せず、マシンは指定の送り速度を維持することができます。マシンが指定の送り速度で稼動しないのは、モデルの図形データ(溝やコーナー)が、マシンがフルスピードで稼動するための最小半径に満たない場合のみとなります。
Vortex は工具の側面で加工するためソリッドカーバイド製の工具に適していますが、他の工具を使用することもできます。

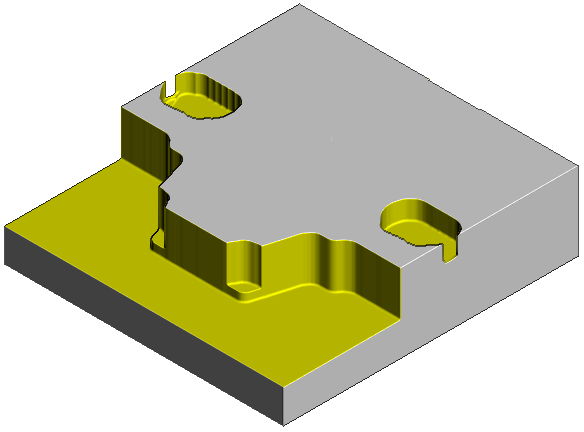

FeatureCAM は工具エンゲージメントを制御するため、切込みを増加して加工時間を短縮することができます。

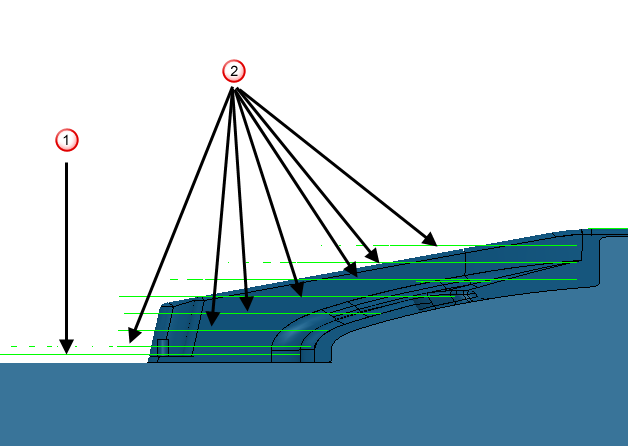

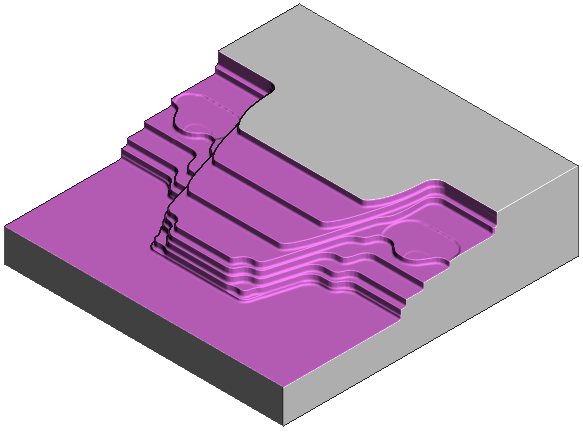

Vortex は、材料を最大限に除去しつつ段差を削減できるよう、多くの場合 ステップ切削 とともに使用されます。
Vortex ツールパスには、安全チェックが自動的に実行されます。FeatureCAM は、次の項目をチェックします。
- ストックへのプランジ
- 工具エンゲージメントの超過
- 切込みの超過
- 小さな円弧移動

次の方法で、Vortex 加工をより効果的に活用します。

各マシンに適した Vortex パラメーターを設定します。
ステップ切削 を使用して、切込みの増加による段差を削減します。

設定を最適化することで、Vortex での加工時間を大幅に短縮することができます。

3D Vortex ツールパスを作成

サーフェス加工プロパティ ダイアログ、ストラテジー タブの Vortex を選択して、3D の等高線荒加工ツールパスを Vortex で作成します。

Vortex ツールパスの フィーチャープロパティ ダイアログには、次のプロパティがあります。

送り/回転数 タブ

送り－工具が材料に切込む速度を入力します。Vortex ツールパスは、ほぼ常にこの送り速度で加工されます。

フライス加工 タブ

Vortex 最小ポイント距離 －マシンが指定の送り速度で移動できる、最小ポイント間隔を入力します。処理しなければならないポイントが多数ある場合、マシンは指定の送り速度を維持できません。

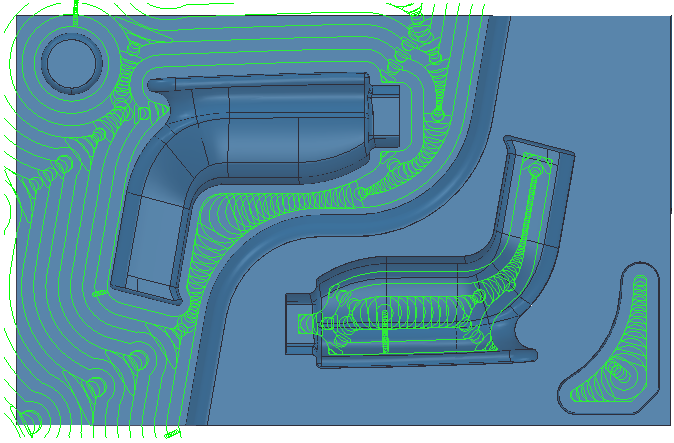

Vortex 最小半径 －内側のトロコイドの最小半径を入力します。Vortex ツールパスは、トロコイド移動を使用して送り速度を一定に保ちます。送り速度を上げるほど、最小半径も大きくしなければなりません。この値をオーバーライドしない場合、デフォルト値が使用されます。デフォルト値は、工程に指定した送り速度に適した、一般的なマシンでの値です。
Vortex Z リフト距離 －トロコイド移動中、工具とサーフェスとの間の接触を回避するために工具をリフトする Z 距離を入力します。

ストラテジー タブ
