ネジ切り

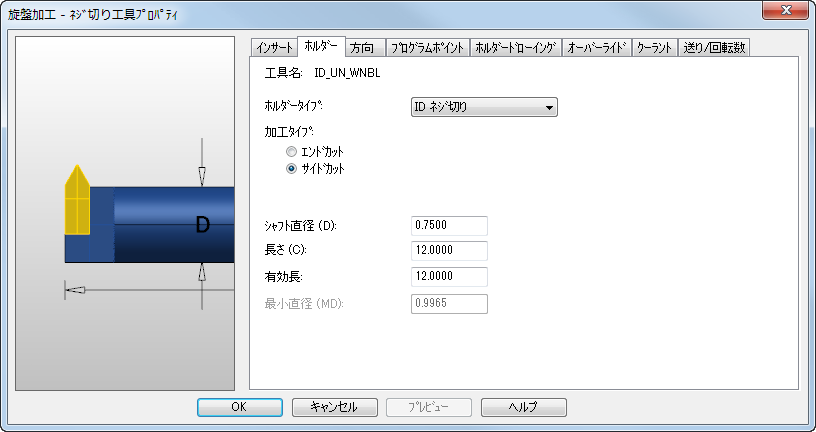

イメージをクリックして、プレビューをパーン、または、ズームすることができます。プレビューの方向は、FeatureCAM オプション ダイアログの [ビュー] > [マシン] ページでの設定により決まります。イメージを右クリックして、コンテキストメニューを表示します。

名前－現在の工具の名前です。

注: 工具の名前を変更する場合、インサート / タイプ タブから設定します。

ホルダータイプ －ネジ切り工具には、次のホルダータイプがあります。

エンドカット －工具は、ホルダーの長さに対して平行に加工します。

サイドカット －工具は、ホルダーの長さに対して垂直に加工します。

シャフト直径 (D)

長さ (C)

有効長 －シミュレーションの際に、工具が、ホルダーからどれだけ出ているかを示します。
