旋削 フィーチャー は、外径(OD)カーブの荒加工、中仕上げ、仕上げを行います。
旋削フィーチャー加工のヒント
旋削フィーチャーとボーリング フィーチャーでは、アンダーカット チェック オプションを選択しておくことが推奨されています。このプロパティは、インサートの図形データに基づいてガウジを回避します。

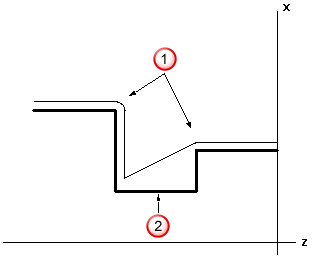

オートラウンド円弧
アンダーカット領域
選択した工具では、フィーチャーのすべてを加工しきれない場合もあります。FeatureCAM はツールパスをチェックして、工具がパーツと干渉することなく指定されたパスを加工できるようにします。
干渉が検出されると、FeatureCAM はツールパスを自動的に変更して安全なパスにします。ツールパスの変更を通知する警告が表示されます。
旋削フィーチャーの制約
- カーブが X 軸と交差してはなりません。
- フェース 荒加工と バックフェース 荒加工では、カーブがストックの上部を通過するか、最大直径がカーブの最大 X に設定されていなければなりません。
