このルールには、次の例外があります。このルールは、2.5D のフライス加工フィーチャーに適用されます。
- 下孔ポイントを使用した場合、ジグザグ ランプは NT スパイラル、NT ジグザグ、NT 連続スパイラル、Vortex ツールパスに対して実行されません。
- 最大ランプ角度 が 0 に設定されている場合、工具はフィーチャーに直接プランジします。
- ジグザグ ランプを選択 (ヘリカル ランプ オプションを選択解除) しても、その移動のための十分なスペースがないと FeatureCAM が判断した場合、次のいずれかが実行されます。
- マシンはヘリカル補間が可能 が選択されている場合、フィーチャーの輪郭をたどりながら深さまでジグザグにランプします。
- マシンはヘリカル補間が可能 が選択されていない場合、FeatureCAM は直接プランジします。
- ヘリカル ランプ を選択しても、その移動のための十分なスペースがないと FeatureCAM が判断した場合、FeatureCAM はジグザグ ランプのルールを使用します。
ヘリカル ランプ オプションが選択されていない場合、ジグザグ ランプが適用されます。ジグザグ ランプは、通常、直線状に移動します。最大ランプ距離 でこれらの移動の距離、最大ランプ角度 で直線移動の傾斜を制御します。加工開始点 を指定した場合もジグザグ ランプを使用することはできますが、ランプ移動の距離は自動的に算出されます。FeatureCAM はフィーチャーの切削開始点を決定し、工具は、加工開始点と算出された始点の間をジグザグに移動します。

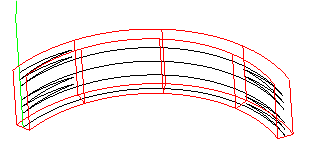

シンプル溝や、フィーチャーの、幅の狭い領域に配置された加工開始点に対しては、ガウジの可能性があるためジグザグ ランプを実行できないこともあります。代わりに、工具は、フィーチャーの形状をたどる 3D 円弧、または、3D 円弧と直線の組み合わせに沿ってジグザグに移動します。この場合、NC データには 3D 円弧の移動が出力されます。現在、これらの移動を 3D 直線セグメントに近似させる方法はありません。直線近似 プロパティは、ヘリカル ランプのみに適用されます。
シンプル溝のヘリカル パスにジグザグ ランプを使用 も参照してください。
ヘリカル ランプとジグザグ ランプの制約
FeatureCAM は、次の条件に基づいてランプ インの位置を自動的に決定します。
- ランプ移動によるガウジを発生させないこと。
- ジグザグ ランプの各直線移動の XY 距離が、センター カットではない工具の直径以上であること。センター カットの工具では、移動の XY 距離が工具直径の 20% 以上であること。
- ヘリカル ランプの制約も前述と同様になりますが、距離はヘリカル移動の 360
ごとに適用されます。
ランプ移動を設定したのに実行されなかった場合、加工開始点、または、下孔 を設定します。
注: ヘリカル ランプは、ジグザグ ツールパスでは利用できません。
