ギヤ

ギヤ ダイアログを使用して、最も典型的なギヤの 1 つである AGMA (米国歯車製造業者協会)拍車ギヤを作成します。

次の方法で、ギヤ カーブを作成します。

1. [作成] タブ > [カーブ] パネル > [その他の方法] > [関数] から、ギヤ ダイアログを表示します。

   ギヤ ダイアログの カーブ タブが表示されています。

2. カーブ名 を入力します。
3. トレランス を入力して、歯の輪郭のコントロール ポイントの数を指定します。値が低いほど、カーブのコントロール ポイント数が増加します。
4. ギヤの仕様を入力します。
   • 刃数 － ギヤの刃数を入力します。
   • 圧力角 － 2 つの基準円に接する直線が圧力角を定義します。
   • 先端フィレット半径 － 各歯のコーナー半径を入力します(図 2 を参照)。
   • 歯末の丈 － ピッチ円から、歯の一番外側までの径方向の距離を入力します(図 2 を参照)。または、外径 を選択して、ギヤの外側直径を入力します。
   • 歯元の丈 － 歯元から、ピッチ円までの径方向の距離を入力します(図 2 を参照)。または、歯元直径 を選択して、ギヤの歯元直径を入力します。
   • ピッチ直径 － ピッチ円の直径を入力します(図 1、図 2 を参照)。または、モジュール を選択して歯数で除算されたピッチ直径を入力するか、直径ピッチ を選択してピッチ直径で除算された歯数を入力します。
   • 歯元フィレット半径 － 各歯元のフィレット半径を入力します(図 2 を参照)。
   • 中心点 － ギヤ カーブの中心の座標を入力するか、 ボタンをクリックして、グラフィック ウィンドウでカーブを選択します。
5. 現在の設定での結果を確認する場合、プレビュー をクリックします。
6. 解析 タブを選択して、算出されたギヤの直径、ピン ゲージ直径、ピン越しの測定値を確認します。
注: カーブ ウィザードからギヤを作成した場合、解析 タブは表示されません。
7. 外ギヤ、または、内ギヤ を選択します。
8. 算出されたピン ゲージ直径を変更する場合、ピン直径(実寸) に新規値を入力して 計算 をクリックします。
9. OK をクリックします。

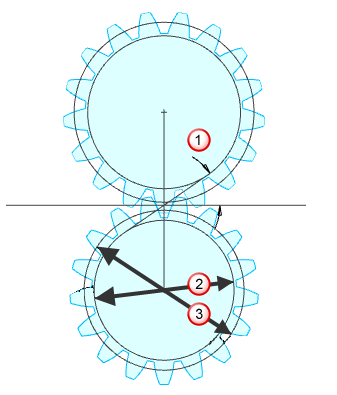

図 1:

圧力角 基準円直径 ピッチ直径

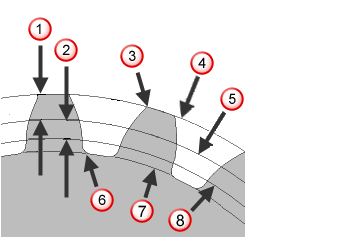

図 2:

歯末の丈 歯元の丈 先端フィレット半径 外側の円 ピッチ円 歯元フィレット半径 歯元の円 基準円
