時間ビュー には、ドキュメント内の各刃物台の加工時間が表示されます。
ウィンドウの左側には、スピンドルのリストが表示されます。各スピンドル以下に、刃物台とその刃物台での工程が表示されます。刃物台の名前は、CNC ファイルで指定されています。
ウィンドウの上部には、時間(分単位)の目盛りが表示されます。目盛りをクリック アンド ドラッグして、または、RESULTS ウィンドウ内にカーソルを配置しマウス ホイールをスクロールして、目盛りの幅を調整することができます。

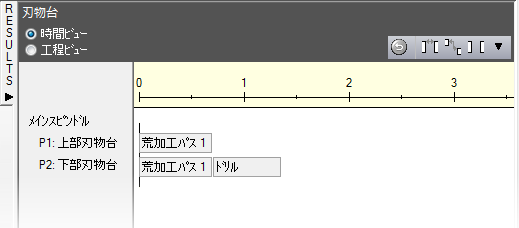

この例のマシンには、メインスピンドル上で加工する 2 つの刃物台があります。メインスピンドルには、両方の刃物台で同時に実行される荒加工工程があります。荒加工工程を示すセクションの長さが同じであることから、切削時間も同じであることが分かります。
工程を同期
各刃物台での工程は、順序設定 ダイアログで制御されています。刃物台間での工程は、刃物台 タブでの工程の同期により制御されます。
工程間の同期は、工程同士をつなぐ垂直なラインで示されます。次の例では、2 つの荒加工工程が同時に開始するよう設定されています。孔あけ工程は、仕上げ加工の後に実行されます。NC データでは、工程間の同期は待機コードとして出力されます。
次の方法で、2 つの工程を同期します。
- 最初の工程を選択します。
- Ctrl キーを押しながら、他の工程を選択します。
- 選択した工程のいずれかを右クリックします。
- コンテキスト メニューから、次のいずれかを選択します。
- 工程のスタートに同期ポイントを設定 － 両方の工程を同時に開始します。
- 'XXXX' に同期を設定 ('YYYY' の前) － 工程 'XXXX' を、工程 'YYYY' の前に設定します。
刃物台に工程を割り当て
刃物台 タブでは、工程が刃物台に割り当てられています。
次の方法で、工程の刃物台を変更します。
- 刃物台 タブで工程を選択します。
- 選択した工程を右クリックしてコンテキスト メニューから 'XXXX' に工程を設定 を選択し、刃物台を変更します。
単一の工程を同期
次の方法で、1 つの刃物台がその刃物台上でのすべての工程を加工した後に工程が開始するよう同期します。
- 刃物台 タブで工程を選択します。
- 選択した工程を右クリックします。
- コンテキスト メニューから、工程のスタートに同期ポイントを設定 を選択します。
