FeatureCAM では、該当する領域がモデルに存在しない場合でも、面取り工程やバリ取り工程を作成することができます。

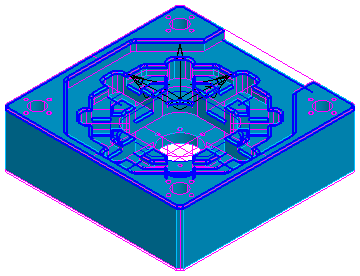

次のモデルにはボス フィーチャー、ポケット フィーチャー、サイド フィーチャーなどがあり、多数のシャープ エッジが含まれています。
モデル自体、また、フィーチャーにも面取りはありません。
次の方法で、面取りを自動作成します。

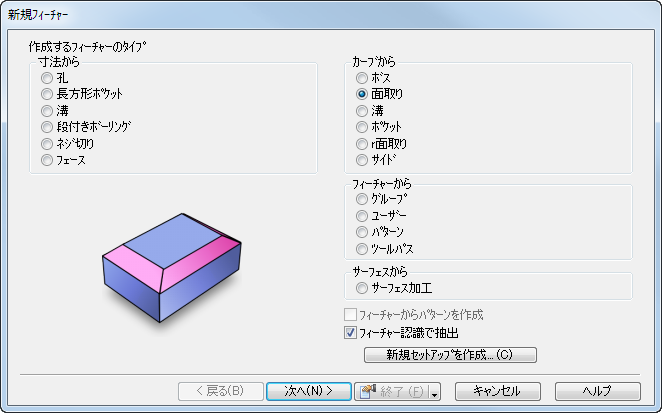

- 新規フィーチャー ウィザードの、面取り と フィーチャー認識で抽出 を選択します。

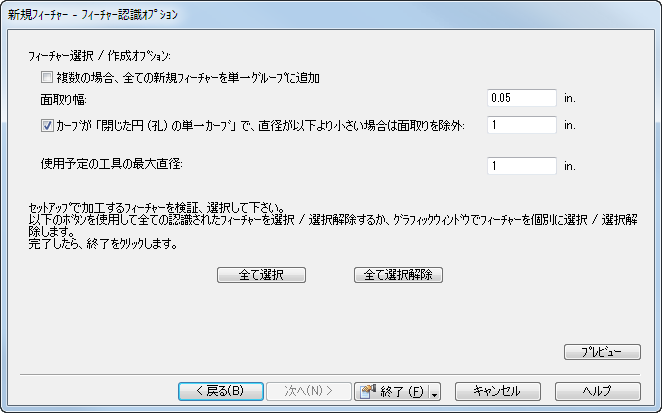

- 次へ をクリックして、新規フィーチャー － フィーチャー認識オプション ページを表示します。

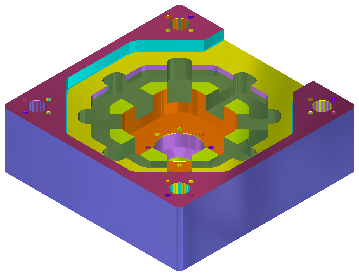

このページで、面取り幅とその他の設定を行います。次のモデルでは、面取りが強調表示されています。
- すべて選択 に続き 終了 をクリックして、強調表示された面取りを了解します。

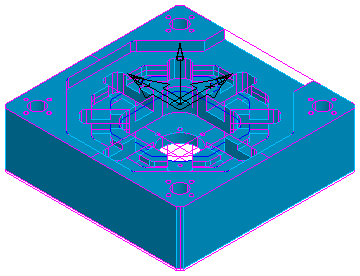

面取りが作成され、パーツ ビュー に表示されます。

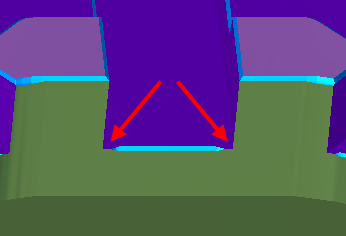

次のように、FeatureCAM は 3D 面取りを使用して、隣接するエッジにガウジすることなくエッジをバリ取りします。
