Vortex ツールパスでは、平坦領域に対してランピングするのではなく、ストックの外側からアプローチすることができます。これにより、より短時間で加工する Vortex ツールパスを作成することができ、使用可能な工具の幅も広がります。
|
工具がパーツにランピング: |
工具が外側からアプローチ: |
|
|
|
FeatureCAM は、ストックの外側からアプローチするために次のように動作します。
- 平坦領域の一部を、ストックを越えて既に加工済みの領域まで拡張します。
- また、拡張された箇所を切削移動で埋めます。
注: 既に加工済みの領域まで拡張することで、マシンによる平坦領域へのアプローチが可能になります。

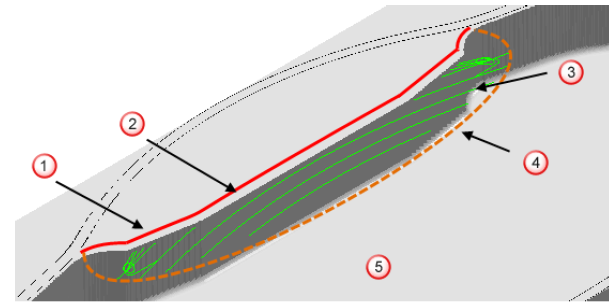

平坦領域のエッジ
ストック
切削移動で埋められた拡張箇所
拡張箇所の外側エッジ
既に加工済みの領域
ストックの外側からアプローチする場合のツールパス条件
FeatureCAM は、拡張箇所が次に該当する場合のみ平坦領域の一部を拡張します。
- 拡張箇所に、マシンでアプローチできる外側エッジがある場合
- 拡張箇所が、モデルにガウジしない場合
- 拡張箇所に、輪郭加工で滑らかに加工するのに十分な幅がある場合
- 拡張箇所が、1 つの工具の直径内で、既に加工済みの領域に到達できる場合
拡張箇所が条件を満たさない場合、FeatureCAM は平坦領域を拡張する代わりに、ランプ移動でツールパスにアプローチします。
