標準ビュー

ビュー方向

[ビュー] タブ > [ビュー] パネル > [ビュー方向] から、標準ビューを選択します。

上面 － パーツの上面からのビューです。図形データのスケッチには有用ですが、パーツのワイヤーフレームを表示するのには適していません。

底面 － パーツの底面からのビューです。パーツの側面は表示されません。

右側面 － パーツの右側面からのビューです。その他のサーフェスは表示されません。

左側面 － パーツの左側面からのビューです。その他のサーフェスは表示されません。

正面 － パーツの正面からのビューです。その他のサーフェスは表示されません。

背面 － パーツの背面からのビューです。その他のサーフェスは表示されません。

アイソメトリック ビュー

[ビュー] タブ > [ビュー] パネル > [ISO] から、アイソメトリック ビューを選択します。

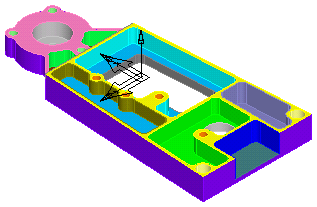

ISO 1 － ビュー領域の下部に現在の UCS、また、パーツの上面と 2 つの側面を表示する、パーツの 3/4 ビューです。

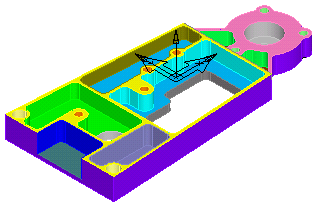

ISO 2、ISO 3、ISO 4 － その他のアイソメトリック ビューです。

遠近表示 － 遠近表示です。選択されていない場合、正射法となります。
