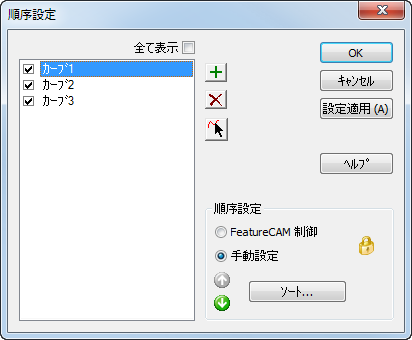

順序設定ダイアログ

順序設定 ダイアログを使用して、フィーチャーの形状を定義するカーブを指定します。

フライス加工の フィーチャー プロパティ ダイアログ、寸法 タブの カーブ をクリックして、順序設定 ダイアログを表示します。

注: ポケット フィーチャーでは、バウンダリー カーブを選択 ダイアログを使用します。

すべて表示 － 現在のドキュメント内の、すべてのカーブを表示します。

順序設定

同じ高さのフィーチャーが複数ある場合、複数のカーブを使用してそれらを 1 つのフィーチャーとして作成することができます。フィーチャーに複数のカーブが含まれている場合、このダイアログはそれらのカーブの加工順序も制御します。

• FeatureCAM 制御 － リストの最上位以降の加工順序を自動設定します。この順序は、加工順序自動設定オプション ダイアログでの設定内容の影響を受けません。
• 手動設定 － リストに表示されている順序でカーブを加工します。リストからカーブを選択し 上に移動 と 下に移動 ボタンを使用して、順序を調整します。リスト内のフィーチャーを並べ替える場合、ソート をクリックして カーブのソート オプション ダイアログを表示します。
