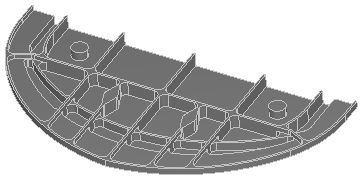

次の航空パーツには、開いた領域と閉じた領域が複数あります。

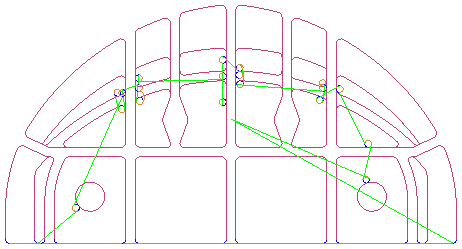

等高線仕上げツールパスの工具中心軌跡シミュレーションで、デフォルトの始点を確認することができます。

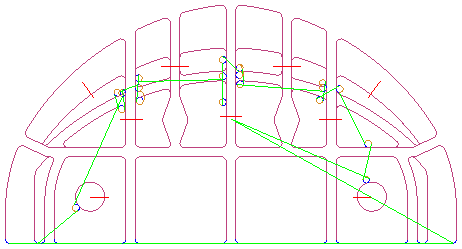

始点を移動するには、希望の始点がツールパスと交差するカーブを作成しなければなりません。
ここでは、それらのカーブを赤で示しています。
ツールパスごとに、カーブを 1 つ使用しなければなりません。連結 を使用して、複数のカーブから 1 つのカーブを作成します。
カーブを選択して リストから選択
ボタンをクリックし、それらのカーブを カーブを連結 ダイアログのリストに追加します。

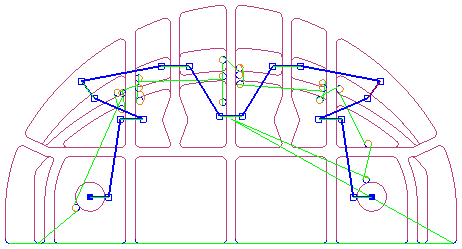

プレビューを表示 を選択して、連結されたカーブを確認します。
カーブの順序が適切でない場合、リストからカーブを選択して 上に移動
と 下に移動
ボタンで調整します。
選択カーブを反転
ボタンで、カーブの方向を変更します。
連結したカーブの、カーブ名 を入力します。
ヒント: カーブ名 をクリップボードにコピーしておくと、始点 をオーバーライドする際に、(フライス加工タブの新規値フィールドに)手早く貼り付けることができます。
仕上げストラテジーの フライス加工 タブ から 始点 を選択して作成したカーブの名前を入力し、設定 をクリックして保存します。

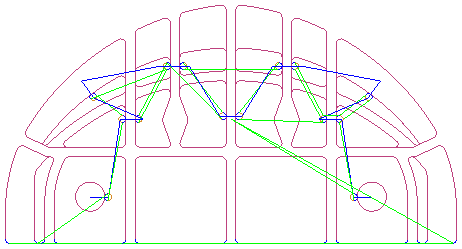

工具中心軌跡シミュレーションを再実行すると、ツールパスとカーブの交点に始点が移動していることが確認できます。また、ツールパスの形状も、より左右対称になっています。
