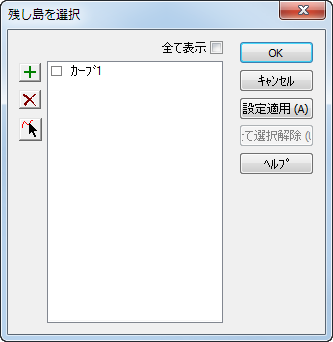

残し島を選択 ダイアログを使用して、ポケット内に残し島を作成します。
フライス加工の フィーチャー プロパティ ダイアログ、寸法 タブの 残し島 をクリックして、残し島を選択 ダイアログを表示します。
注: この操作は、カーブから作成したポケットに対してのみ行うことができます。
ダイアログを、次のように設定します。
- ポケットの残し島となる カーブを選択 します。
残し島は、ポケット内の、加工せずに残しておく領域です。残し島カーブは、ポケットのバウンダリー カーブの内側に配置されていなければなりません。また、残し島カーブがバウンダリー カーブに接触していてはなりません。
- ポケットからすべての残し島を削除するには、すべて選択解除 をクリックします。
- OK をクリックして、ダイアログを閉じます。
